Quando o termo “Ethernet” é citado, a primeira imagem que vem à nossa mente é o cabo clássico com conector RJ45 que você pluga em um computador, em uma impressora ou até mesmo em um CLP no painel e, rapidamente tudo já está se comunicando na rede sem grandes dificuldades. Essa é a experiência fluida e instantânea que nos acostumamos a vivenciar no escritório ou nos níveis de TI. Mas, e no chão de fábrica? Se você atua na manutenção ou na engenharia de campo, sabe bem que a realidade é, na maioria das vezes, outra. Enquanto a TI voava, o nível de campo é um pouco mais moroso com as topologias tradicionais 4-20 mA ou de redes de campo mais lentas, que podem exigir um esforço maior para comissionamento, diagnóstico e comunicação. Ao mesmo tempo que a prioridade do chão de fábrica é manter a operação rodando com eficiência temos também a necessidade e desejo de preparar as instalações para Indústria 4.0. Isso nos leva para uma realidade orientada por dados e focada na mobilidade e conectividade, em que utilizar equipamentos que apenas informam os seus devidos dados de processo da variável, mas não conectam a sua operação a um nível mais inteligente e preditivo, pode se tornar um gargalo para a produtividade. Isso limita o alcance e a transparência do que realmente está acontecendo na sua planta.
É exatamente para quebrar essa barreira que o Ethernet-APL (Advanced Physical Layer) surge como o divisor de águas definitivo da Indústria 4.0. O desenvolvimento dessa tecnologia busca trazer esse mesmo nível simplicidade de conexão que temos no nosso dia a dia para o nível industrial. Essa virada de jogo estende a comunicação IP direta até o instrumento final, mesmo nas áreas classificadas mais críticas (Zonas 0, 1 e 2). Tudo isso entregando energia e comunicação de dados com velocidade 10 Mbit/s, utilizando o mesmo e tradicional cabo de dois fios trançados que as instalações padrões de instrumentação estão habituados de Fieldbus tipo “A”.
E é nesse ponto que o Switch Ethernet APL representa um dispositivo essencial para a transição de topologias legadas para uma arquitetura inovadora e flexível para que sua planta não se adapte a nova infraestrutura e sim o APL se adaptando a sua realidade.
Neste artigo, conheça alguns recursos estratégicos pelas quais este Switch Ethernet APL traz uma engenharia simplificada e uma estratégia de transição para novos e antigos projetos.

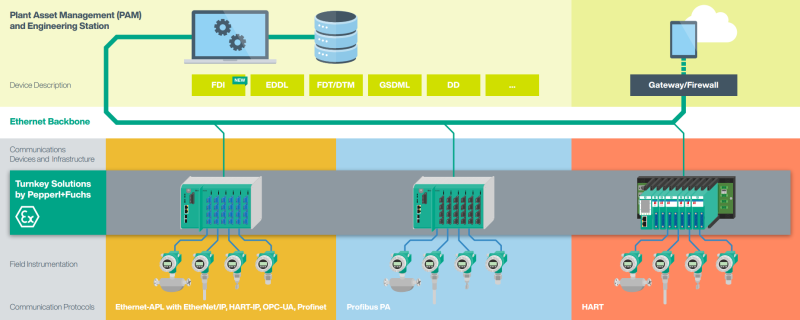

Tenha apenas uma infraestrutura para a comunicação de todos os instrumentos do seu processo.

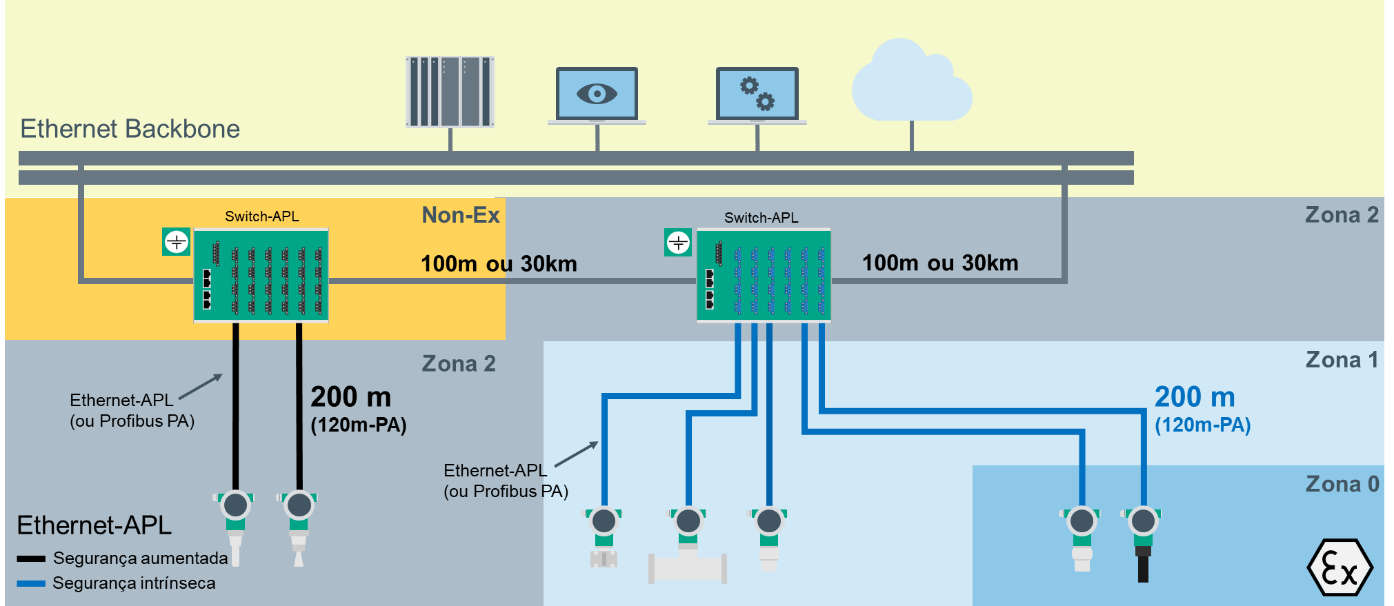

Os switches Ethernet-APL “ARS*” permitem a comunicação contínua e rápida do nível de campo (em áreas classificas até a Zona 0) até o sistema de controle de processos e a nuvem. Isso reduz o esforço de gerenciamento para instrumentação do projeto até a configuração, o comissionamento e a operação.
2. WISE: 2 Wire Intrinsically Safe Ethernet

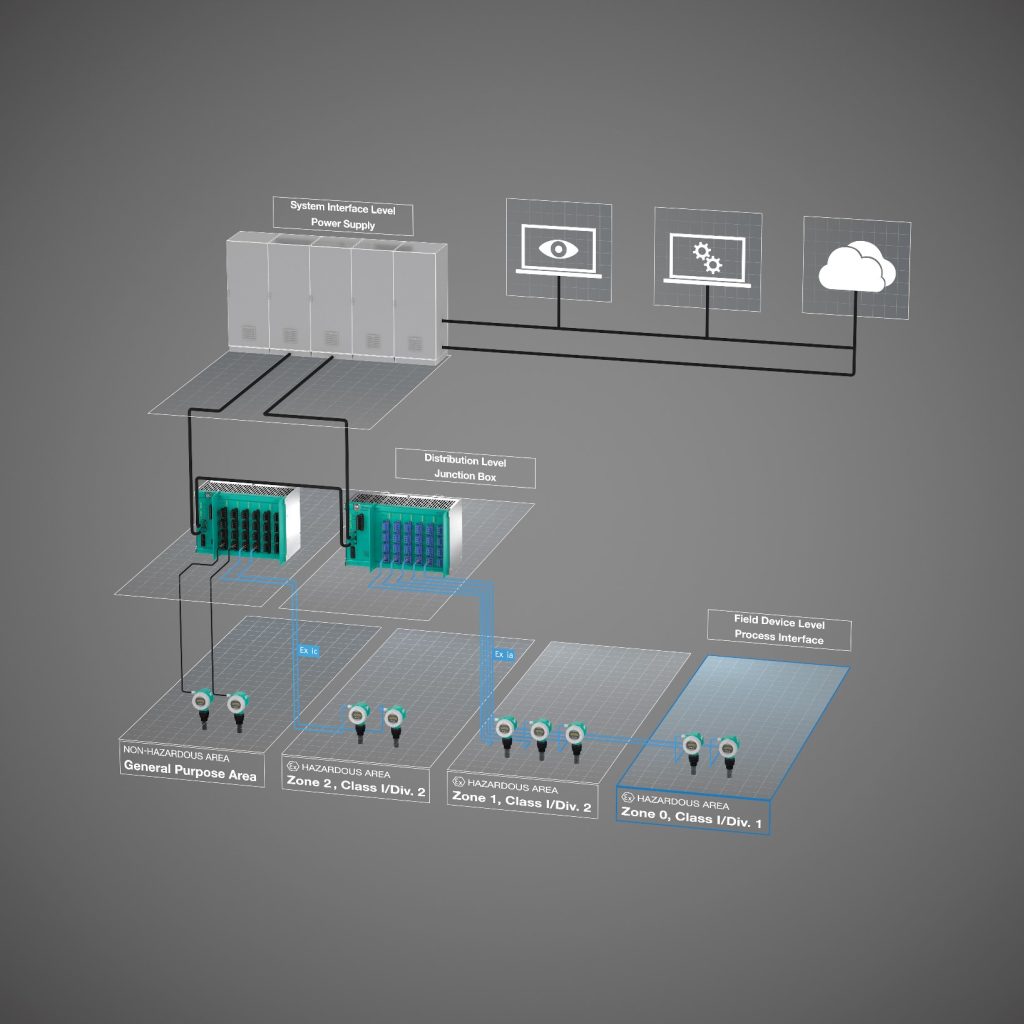

Conecte instrumentos em área classificada via uma comunicação Ethernet intrinsecamente segura de 2 fios padronizada e sem cálculos complexos.
Com o padrão 2-WISE adotado pelos switches da Pepperl+Fuchs, se o instrumento e o switch são certificados 2-WISE, a malha é intrinsecamente segura por padrão e cálculos como parâmetros de entidade e outros não são mais necessários.
3. Tecnologia Proxy Integrada para migração
Modernize a rede de controle e troca a instrumentação PA /FF por APL no seu próprio ritmo, sem perder o investimento existente.
A série de Field switches ARS1* da Pepperl+Fuchs na sua essência permite a conexão de instrumentos modernos que se comunicam no meio físico APL, como os instrumentos PROFINET-APL comportando-se como um switch que junta o pacote de informação dos instrumentos e retransmite.

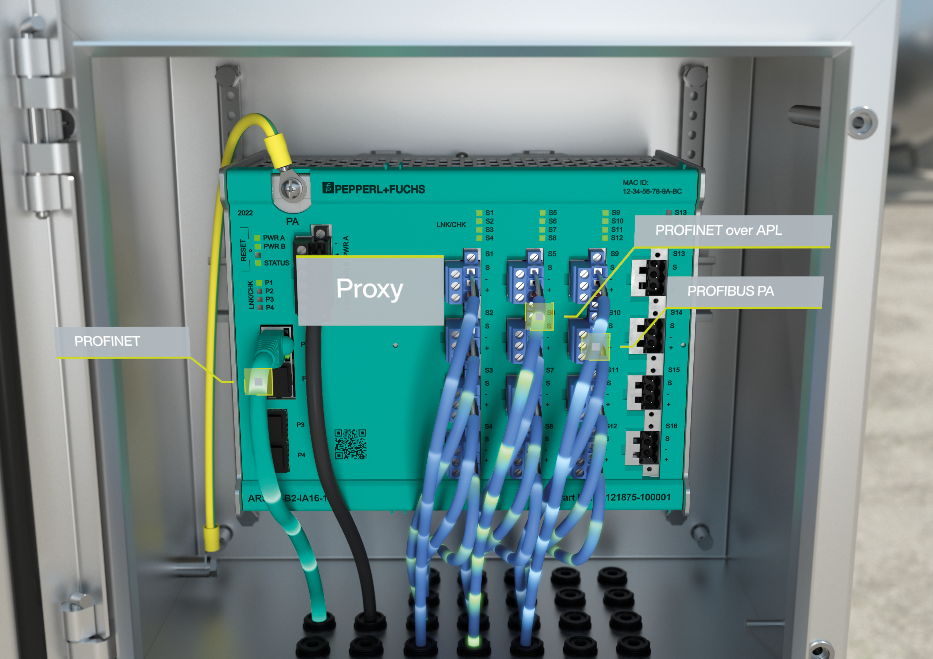

Mas ele também possui um “Proxy” nativo. Isso permite plugar um instrumento legado PROFIBUS-PA ou FOUNDATION Fieldbus H1 diretamente no Switch APL que detecta automaticamente o instrumento fieldbus e passa a se comportar como um gateway, convertendo o sinal e traduzindo para PROFINET.
4. Soluções em painéis montados e certificados

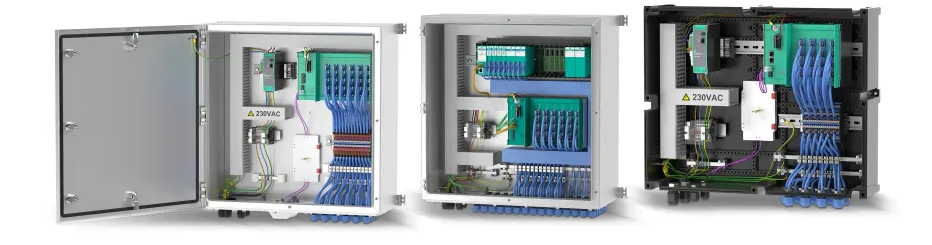

A Pepperl+Fuchs projeta e entrega painéis pré-montados e totalmente certificados para Zona 2/22 com invólucros em aço inox ou fibra de vidro. Projetos podem ser elaborados com redundância de fonte, bornes e proteção contra surtos integrados. Trata-se de uma solução pronta para instalação e operação em campo com certificação para áreas classificadas.
5. Diagnósticos de Camada Física em Tempo Real
A evolução de uma manutenção reativa cega para uma manutenção preditiva inteligente.

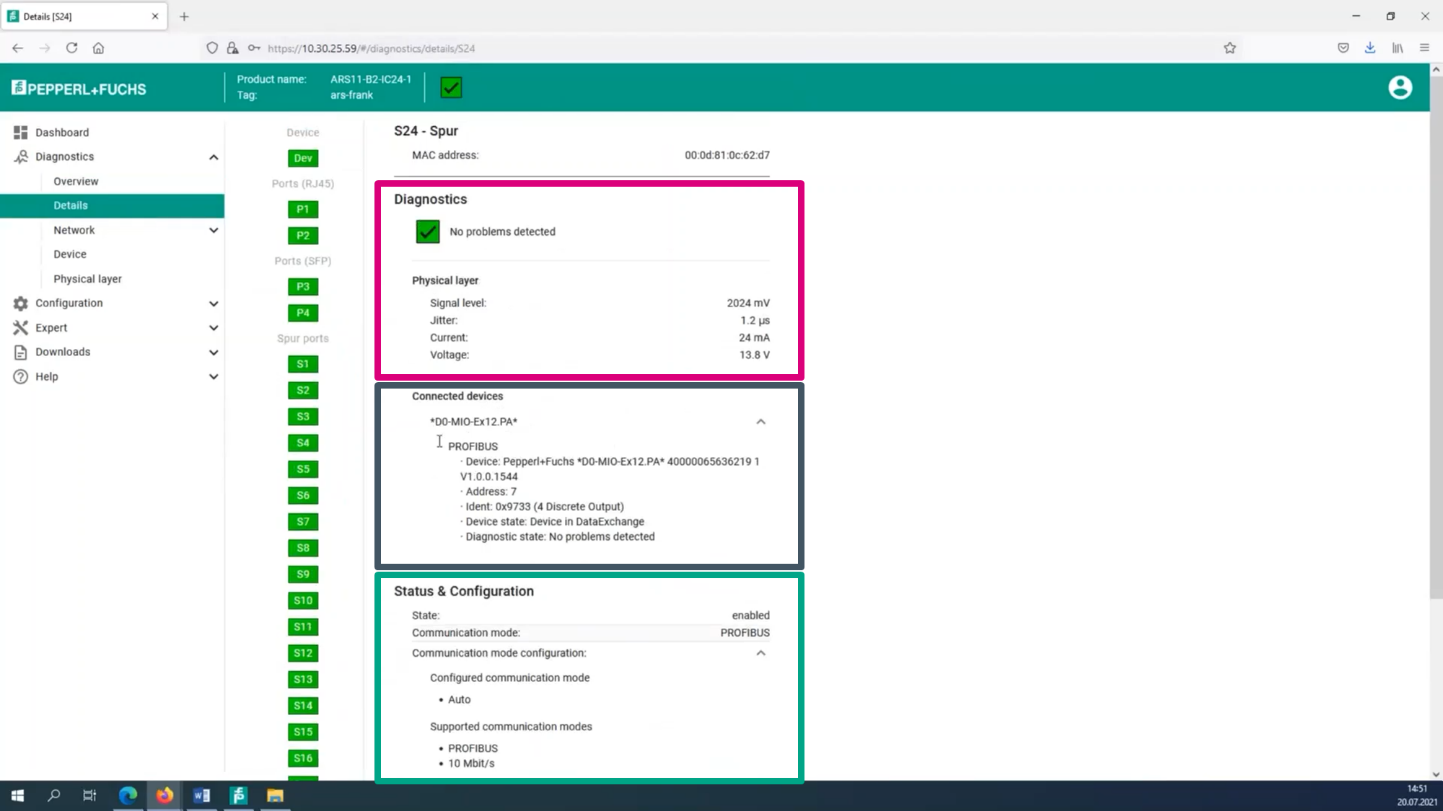

O Web Server integrado no switch permite monitorar a saúde do meio físico em tempo real (níveis de tensão, corrente, relação sinal-ruído e instabilidades) de cada porta individualmente. Além disso, se temos um instrumento Ethernet-APL conectado a porta do Switch, é possível acessar o IP individual de cada instrumento para obter informações e níveis de acessibilidade ainda mais avançadas e individualizando o ativo.
Os switches Ethernet-APL da Pepperl+Fuchs permitem a digitalização total de instrumentação reduzindo horas de engenharia e infraestrutura com alta acessibilidade de dados (Web Server, OPC UA, FDI) para aplicações inteligentes. O nível de campo ganhou o seu endereço IP.
