Em redes PROFIBUS, a análise do meio físico tradicionalmente se concentra no sinal elétrico RS-485. No entanto, a crescente adoção de links ópticos para extensão de distância e imunidade eletromagnética introduz uma camada adicional de complexidade, muitas vezes sem a mesma visibilidade disponível para o meio elétrico.
Na prática, falhas associadas à fibra óptica, como degradação de potência, conexões intermitentes ou perda parcial de sinal, nem sempre são refletidas imediatamente em alarmes de protocolo. Isso cria um cenário em que a rede apresenta instabilidade sem uma indicação clara da causa raiz, dificultando o diagnóstico e aumentando o tempo de intervenção.
1. Links ópticos em PROFIBUS, benefícios e lacunas de diagnóstico
A utilização de fibra óptica em redes PROFIBUS é comum em ambientes industriais agressivos ou em aplicações que exigem grandes distâncias. Entre os principais benefícios estão:
– Imunidade a interferências eletromagnéticas;
– Isolamento galvânico entre segmentos;
– Possibilidade de extensão de rede além dos limites do cobre.
Por outro lado, a instrumentação disponível para diagnóstico do meio óptico nem sempre acompanha essas vantagens. Muitos conversores ópticos disponibilizam apenas sinais auxiliares, como níveis analógicos proporcionais à potência do link e relés de indicação de falha, que frequentemente não são integrados ao sistema de monitoramento da rede.
2. Falhas típicas em links ópticos e dificuldade de detecção
Diferentemente do meio elétrico, onde ruídos e reflexões podem ser diretamente observados no sinal, a fibra óptica apresenta falhas que evoluem de forma gradual e não são medidas continuamente.
Entre as ocorrências mais comuns:
– Redução progressiva da potência óptica;
– Conectores contaminados ou mal acoplados;
– Microcurvaturas e atenuação ao longo do link;
– Intermitência associada a vibração ou esforço mecânico.
Figura 1: Interface do TS Scope DP exibindo eventos de falha e indicação de tensão do link óptico
Essas condições podem operar por longos períodos próximos ao limite, sem gerar falha imediata, até que pequenas variações provoquem perda de comunicação. Sem visibilidade contínua da qualidade do link, a manutenção tende a atuar de forma reativa.
3. Aquisição de sinais auxiliares do meio óptico
Uma abordagem prática para ampliar a visibilidade do link óptico consiste em utilizar o TS Scope DP para monitorar os sinais auxiliares disponibilizados pelos próprios conversores de mídia.
A maioria dos dispositivos fornece:
– Saídas analógicas proporcionais à qualidade ou potência do sinal óptico;
– Relé de indicação de falha do link.

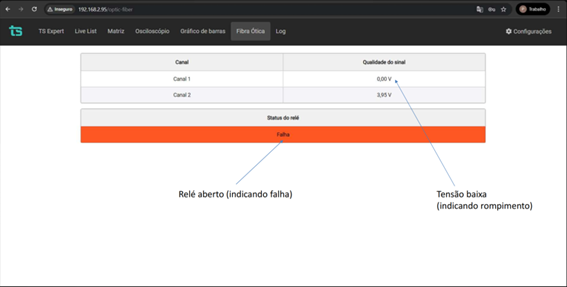

Figura 2: Tela de monitoramento com indicação de falha no link óptico, incluindo relé aberto e baixa tensão
A aquisição desses sinais permite transformar variáveis antes isoladas em informações contínuas de diagnóstico.
No contexto de monitoramento, a leitura de dois canais analógicos na faixa de 0 a 5 Vdc, associada a uma entrada digital para leitura do relé de falha, possibilita acompanhar em tempo real a condição do enlace óptico.
A parametrização de limites mínimos de tensão permite identificar condições de degradação antes da perda total de comunicação.
4. Integração com o diagnóstico da rede
O ganho técnico ocorre quando essas informações deixam de ser sinais isolados e passam a ser integradas ao diagnóstico da rede.
Ao correlacionar:
– Eventos de comunicação;
– Qualidade do sinal elétrico;
– Condição do enlace óptico.
Torna-se possível identificar padrões que não seriam visíveis em uma única camada de análise.
Sistemas de monitoramento contínuo permitem consolidar essas informações, mantendo histórico e apoiando a tomada de decisão baseada em evidências.
5. Aplicação prática e impacto na manutenção
A incorporação do monitoramento do link óptico traz ganhos diretos na operação:
– Detecção antecipada de degradação do link antes da falha;
– Identificação de rompimento através de queda abrupta de tensão;
– Correlação entre falhas intermitentes e condição do meio físico;
– Redução do tempo de diagnóstico em campo.
Na prática, a manutenção deixa de depender exclusivamente de sintomas de protocolo e passa a atuar com base na condição real da infraestrutura.
6. Considerações finais
A evolução das redes industriais exige que o monitoramento acompanhe não apenas o protocolo, mas também todos os elementos do meio físico envolvidos na comunicação.
A inclusão do TS Scope DP para monitoramento do link óptico no contexto de diagnóstico contínuo amplia significativamente a capacidade de detecção de anomalias e reduz a incerteza associada a falhas intermitentes.
Ao integrar múltiplas camadas de observação, protocolo e meio físico, a manutenção avança de uma abordagem reativa para um modelo orientado por condição, com maior previsibilidade e confiabilidade operacional.
