Parâmetros, métodos e correlação entre defeitos e sintomas em redes 10BASE-T1L para automação de processos

César Cassiolato (*)

Resumo
O Ethernet-APL (Advanced Physical Layer) representa a evolução da comunicação Ethernet para a automação de processos, permitindo taxas de 10 Mbit/s em full-duplex sobre um único par trançado, com alcance de até 1000 m e suporte a segurança intrínseca. A robustez da camada física 10BASE-T1L (IEEE 802.3cg) depende criticamente da qualidade do canal de transmissão. Este artigo apresenta uma análise aprofundada dos principais parâmetros de diagnóstico da camada física: BER, SNR, diagrama de olho, Return Loss, TCL, ELTCTL, jitter, reflexões, TDR e resistência de loop; estabelecendo a correlação causal entre defeitos físicos, como conectores oxidados, cabos danificados e desequilíbrio do par, e os sintomas observáveis até a queda do link. São fornecidas tabelas de mapeamento defeito→sintoma, diagramas, fluxogramas e orientações práticas para manutenção preditiva e comissionamento.

1.   Introdução
A digitalização de plantas de processo exige comunicação de alta largura de banda até o campo, incluindo áreas classificadas (Zonas 0/1/2). O Ethernet-APL, resultado da colaboração entre FieldComm Group, ODVA, OPC Foundation e PROFIBUS & PROFINET International, padroniza o uso do 10BASE-T1L com perfis de porta, classes de potência e requisitos de compatibilidade eletromagnética e segurança intrínseca (IEC TS 63444).

Diferentemente de fieldbuses clássicos (Foundation Fieldbus H1, PROFIBUS PA) que operam a 31,25 kbit/s, o Ethernet-APL opera a 10 Mbit/s com codificação PAM-3 e equalização adaptativa. Isso torna o canal muito mais sensível a imperfeições de instalação: descontinuidades de impedância, assimetrias de par, ruído de modo comum e envelhecimento de cabos. O diagnóstico avançado da camada física deixa de ser opcional e passa a ser requisito essencial para disponibilidade e manutenção preditiva.

Historicamente, a recomendação NAMUR NE 123 orientava o diagnóstico de fieldbuses clássicos com base em quatro parâmetros: nível de sinal, ruído, jitter e desequilíbrios. No Ethernet-APL, esses conceitos são preservados e ampliados por métricas digitais nativas dos PHYs, como MSE, SQI e contadores internos de erro, além de recursos ativos como TDR on-chip. Essa combinação permite detectar a degradação do meio físico e auxiliar na localização da região provável do defeito.

1.1 Objetivos do artigo
•  Apresentar os parâmetros de diagnóstico definidos ou suportados por PHYs 10BASE-T1L e especificações APL.
•  Explicar o significado físico e o impacto de cada métrica na qualidade do link.
•  Estabelecer cadeias causais claras: defeito físico → efeito elétrico → degradação de sinal → aumento de BER → falha de link.
•  Fornecer orientações práticas de interpretação, fluxogramas de troubleshooting e ações corretivas.

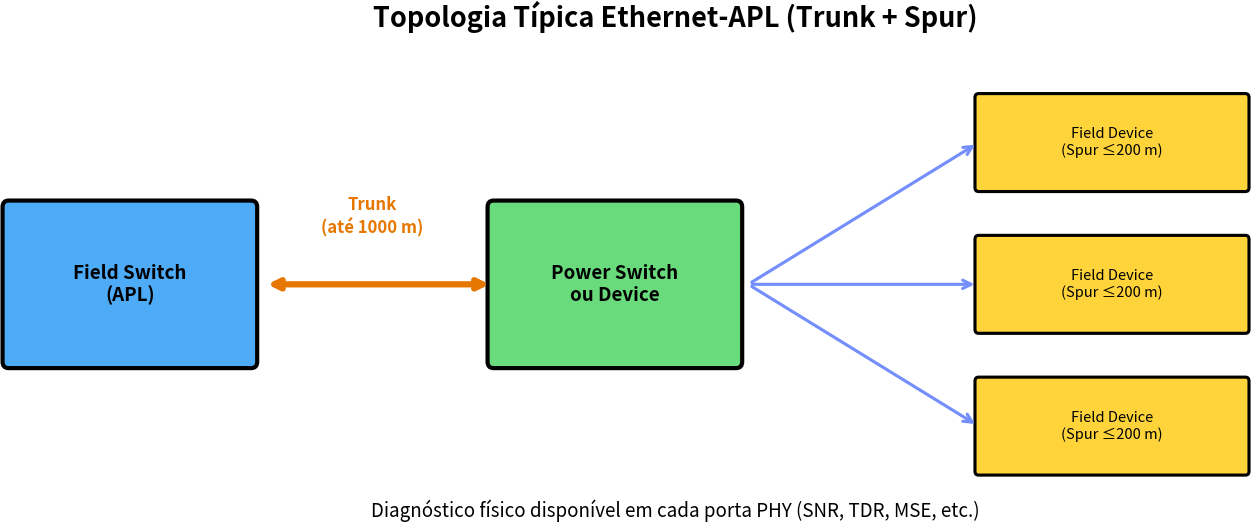

Figura 1 – Topologia típica Ethernet-APL (Trunk + Spur) com diagnóstico por porta.

2.  A camada física 10BASE-T1L no contexto APL
O 10BASE-T1L (IEEE Std 802.3-2022, Clause 146) utiliza um único par balanceado, transmissão full-duplex com cancelamento de eco, símbolos PAM-3 a 7,5 MBd e equalização DFE (Decision Feedback Equalizer). O alcance nominal é de até 1000 m com cabo de categoria adequada (inserção de perda limitada). O Ethernet-APL adiciona:

•  Perfis de porta (Trunk 2,4 Vpp e Spur 1,0 Vpp) com classes de potência (A/B/C para spur, 3/4 para trunk).
•  Requisitos de Return Loss e Coupling Attenuation mais rigorosos que o IEEE puro (tipicamente +6 dB de margem no RL de cabo).
•  Suporte a segurança intrínseca (Ex i) e proteção de surto (TVS 25 A).
•  Polaridade automática e auto-negociação (Clause 98).
• Requisitos de Insertion Loss, Return Loss, balanceamento e compatibilidade eletromagnética aplicáveis ao cabo e ao canal, de acordo com o perfil Ethernet-APL adotado.

A qualidade do link é monitorada em tempo real por registradores do PHY (MSE, SNR, SQI, contadores de erro de slicer) e por mecanismos de teste ativos (TDR, PRBS, modos de teste PMA). A combinação desses recursos transforma cada porta em um sensor de integridade do meio físico.

2.1 Principais parâmetros do meio físico para Ethernet-APL / 10BASE-T1L

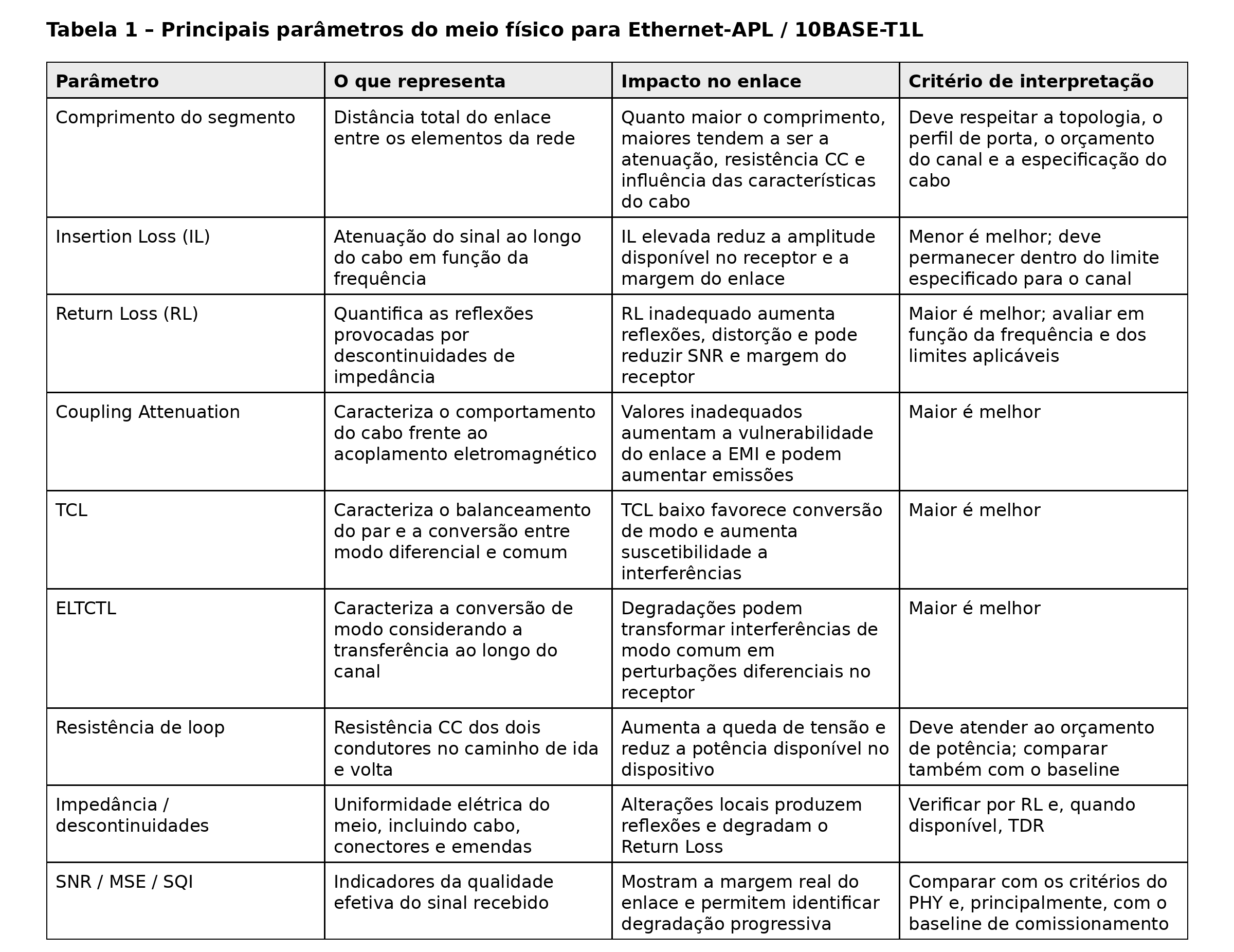

Tabela 1 – Principais parâmetros do meio físico para Ethernet-APL / 10BASE-T1L
Os limites aplicáveis dependem da especificação Ethernet-APL, do perfil de porta, da topologia, do cabo utilizado, das condições ambientais e do PHY. Comprimento, isoladamente, não determina a conformidade do enlace. A avaliação deve considerar a análise completa do canal, incluindo parâmetros de transmissão, balanceamento, alimentação e instalação.

3. Parâmetros de diagnóstico avançado
3.1 Bit Error Rate (BER)
A Taxa de Erro de Bit (BER) é a razão entre bits incorretos e bits totais transmitidos. Nas especificações Ethernet-APL / 10BASE-T1L, o receptor deve manter BER < 10−9 sob condições de ruído e canal de pior caso (Insertion Loss máximo + ruído AWGN + ripple de potência + spurs). Em operação, BER é estimado indiretamente via contadores de erros de frame (CRC), erros de símbolo ou via métricas internas do equalizador (MSE).

Um aumento persistente da BER, mesmo com o link ativo, indica redução da margem de comunicação e pode anteceder a perda do link. Como critério de manutenção, uma elevação sustentada da BER estimada em relação ao baseline deve ser investigada, especialmente quando acompanhada de redução do SNR ou degradação de outras métricas do PHY. Nos testes de conformidade citados neste artigo, o DUT deve atender ao limite de BER definido para o canal e as condições de ruído especificadas.

3.2 Signal-to-Noise Ratio (SNR) e Mean Squared Error (MSE)
O SNR mede a relação entre a potência do sinal útil e a potência do ruído + interferência no ponto de decisão do receptor. Em PHYs 10BASE-T1L modernos (ex.: ADI ADIN1100/1110/2111, TI DP83TD510E), o MSE do equalizador é mapeado diretamente para SNR e para um indicador de qualidade de sinal (SQI) em escala discreta (0–7 ou similar). O MSE é calculado a partir do erro residual após o DFE.

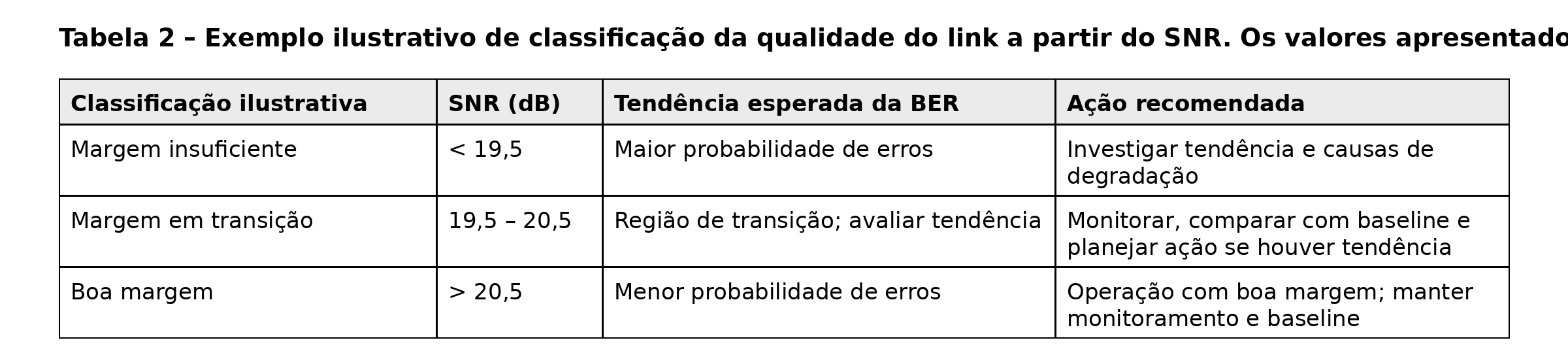

Tabela 2 – Exemplo ilustrativo de classificação da qualidade do link a partir do SNR. Os valores apresentados são referências de análise; os limites efetivos dependem do PHY, das condições do canal e dos critérios definidos pelo fabricante.

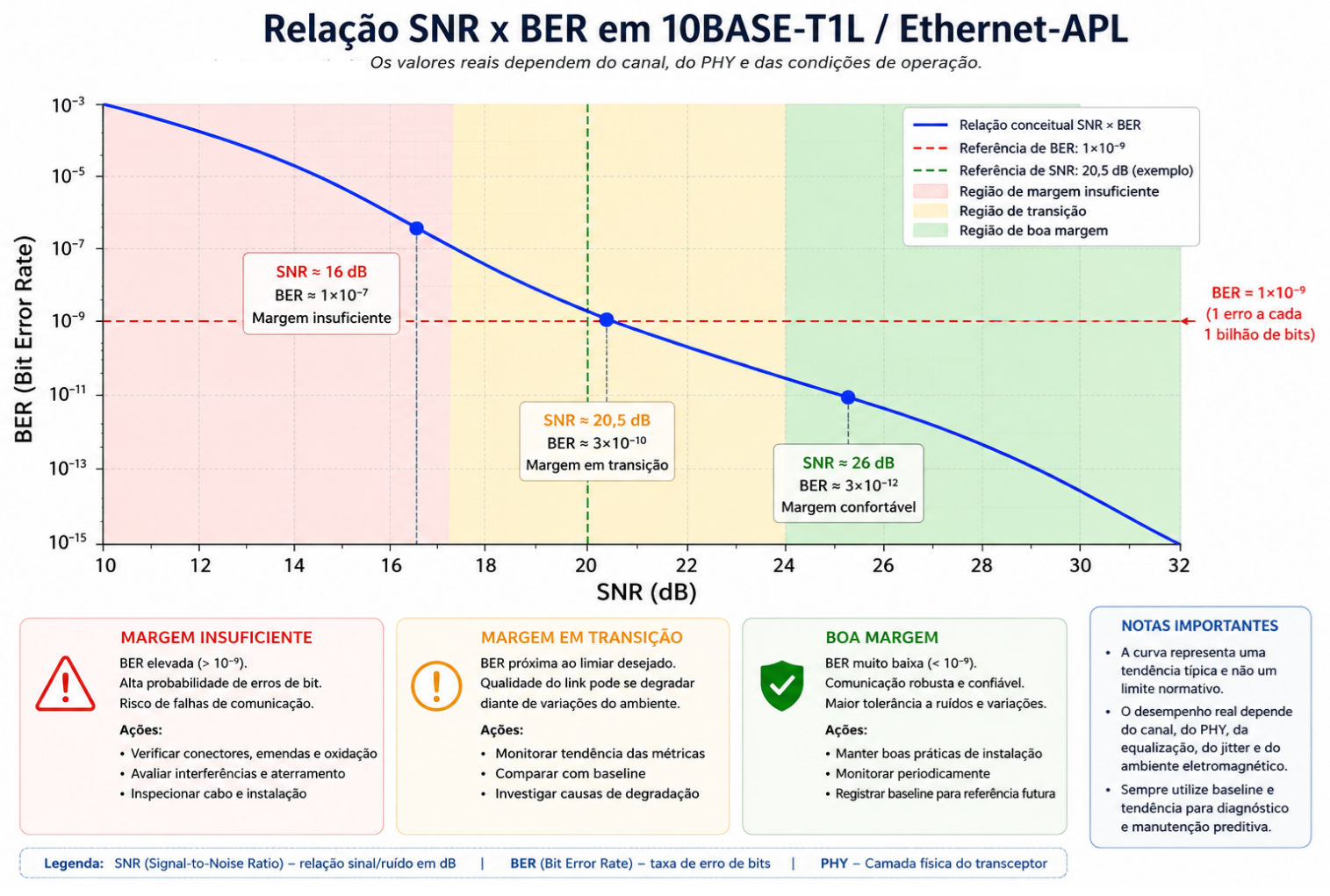

Figura 2 – Relação conceitual entre SNR e BER em 10BASE-T1L / Ethernet-APL.

O monitoramento contínuo do SNR permite construir tendências e a emissão de alarmes de manutenção preditiva muito antes da falha completa do link. Valores de SQI ou equivalentes podem ser mapeados para indicadores NAMUR NE 107 (Maintenance Required, Out of Spec etc.).

A figura 2 apresenta a relação entre SNR (Signal-to-Noise Ratio) e BER (Bit Error Rate) em enlaces 10BASE-T1L / Ethernet-APL. O objetivo principal é mostrar que, à medida que a margem de sinal aumenta, a probabilidade de erro de bit tende a diminuir, permitindo avaliar não apenas se o link está ativo, mas também o quanto ele está afastado de uma condição marginal.

O eixo horizontal representa o SNR em dB. Quanto maior esse valor, maior a relação entre a potência do sinal útil e o ruído/interferência presentes no receptor. O eixo vertical representa a BER, em escala logarítmica. Por isso, cada divisão representa ordens de grandeza: passar de 10⁻⁷ para 10⁻⁹, por exemplo, corresponde a uma redução de 100 vezes na taxa de erro.

A curva azul mostra uma tendência conceitual SNR × BER: com SNR baixo, a BER tende a ser maior; com SNR crescente, a BER tende a cair rapidamente. Essa curva não deve ser interpretada como uma característica normativa universal de todos os PHYs 10BASE-T1L. Ela representa uma relação ilustrativa, pois o comportamento real depende do transceptor, do canal, da equalização, do jitter, das reflexões, da interferência eletromagnética e das condições de operação.

A linha horizontal vermelha em BER = 10⁻⁹ é usada como referência visual. Uma BER de 10⁻⁹ corresponde, estatisticamente, a aproximadamente um bit errado a cada um bilhão de bits transmitidos, nas condições em que a BER foi medida. Valores abaixo dessa linha representam uma taxa de erro ainda menor.

Já a linha vertical verde em 20,5 dB foi mantida apenas como referência ilustrativa de SNR, e não como um limite normativo universal. Essa distinção é importante: o gráfico não afirma que todo enlace acima de 20,5 dB necessariamente apresenta BER inferior a 10⁻⁹, nem que um enlace abaixo desse valor esteja automaticamente fora de especificação.

As três regiões coloridas tornam a interpretação mais didática. A região vermelha, à esquerda, representa uma condição de margem insuficiente, em que o sistema está mais suscetível a ruído, interferências, reflexões e variações do ambiente. Nessa região, é recomendável verificar conectores, emendas, cabos, aterramento, blindagem e fontes externas de EMI.

A região amarela representa uma zona de transição. O link pode permanecer operacional, porém com menor margem. Essa é justamente a faixa em que o acompanhamento por tendência se torna mais importante. Uma medição isolada pode não caracterizar um problema, mas uma queda progressiva do SNR em relação ao baseline pode indicar degradação do meio físico.

A região verde representa uma condição de maior margem. Nessa situação, a comunicação tende a ser mais robusta frente a variações de ruído, temperatura, interferência e pequenas alterações do canal. Mesmo assim, o valor absoluto não substitui o acompanhamento histórico.

Os pontos destacados no gráfico ajudam a visualizar essa ideia. Um ponto em torno de 16 dB representa uma condição de margem reduzida e BER relativamente elevada. Próximo de 20,5 dB, a condição é tratada como transicional. Em torno de 26 dB, a figura representa uma situação de margem confortável e BER muito baixa.

O aspecto mais importante para manutenção preditiva é observar a evolução temporal. Imagine uma porta que, no comissionamento, apresente SNR de 26 dB e, após alguns anos, passe para 23 dB e depois para 21 dB. Mesmo que o link continue ativo, a redução progressiva da margem pode indicar envelhecimento do cabo, oxidação de conexão, aumento de interferência, alteração de impedância ou outro mecanismo de degradação.

Por isso, a interpretação ideal não é apenas: “O SNR está acima ou abaixo de um limite?”
Mas sim: “Como o SNR atual se compara ao baseline dessa porta e como ele está evoluindo?”

Quando a queda de SNR aparece acompanhada de outras evidências — como aumento dos contadores de erro, piora do MSE/SQI, alteração da resistência de loop ou novas reflexões no TDR — a confiança no diagnóstico aumenta significativamente.

A mensagem central da figura pode ser resumida assim:
maior SNR → maior margem de decisão do receptor → menor probabilidade de erro → maior robustez da comunicação.

E, do ponto de vista de manutenção:
baseline + tendência + correlação entre métricas é muito mais útil do que depender de um único valor instantâneo de SNR ou BER.

3.3 Diagrama de olho (Eye Diagram)
O diagrama de olho é a sobreposição de múltiplos períodos de símbolo no domínio do tempo. Em 10BASE-T1L a modulação é PAM-3 (três níveis: −1, 0, +1), portanto o olho apresenta duas aberturas verticais. A abertura vertical está diretamente relacionada ao SNR residual após equalização; a abertura horizontal relaciona-se ao jitter e à margem de amostragem.

Em aplicações de campo, essas métricas internas fornecem indicadores operacionais relacionados à qualidade que seria observada no eye diagram.

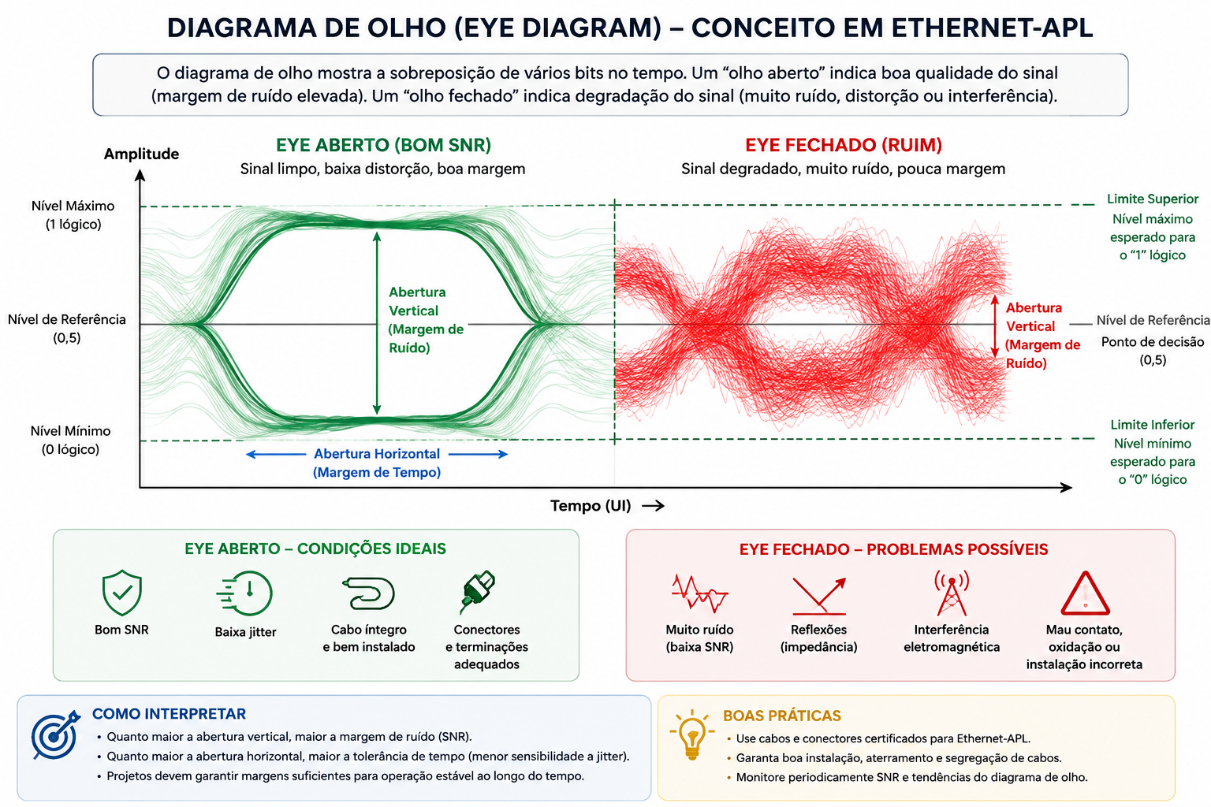

Figura 3 – Conceito de diagrama de olho: aberto (bom SNR/jitter) versus fechado (degradado).

3.4 Return Loss (Perda de retorno)
Return Loss (RL) quantifica a fração de potência refletida devido a descontinuidades de impedância (conectores, emendas, variação de dielétrico, terminações). É definido como:

RL (dB) = −20 · log₁₀|Γ|, onde Γ = (ZL − Z₀) / (ZL + Z₀) é o coeficiente de reflexão.

Valores altos de RL (ex.: > 20 dB) significam baixa reflexão e são desejáveis. A especificação Ethernet-APL exige limites de RL de cabo mais rigorosos que o IEEE 802.3cg (tipicamente +6 dB de margem) para acomodar múltiplas reflexões em segmentos curtos e a presença de power coupling. No MDI do dispositivo, o teste de Return Loss faz parte dos testes de conformidade do transmissor (APL.146.1.6). Reflexões não canceladas pelo DFE reduzem a abertura do olho e elevam o BER.

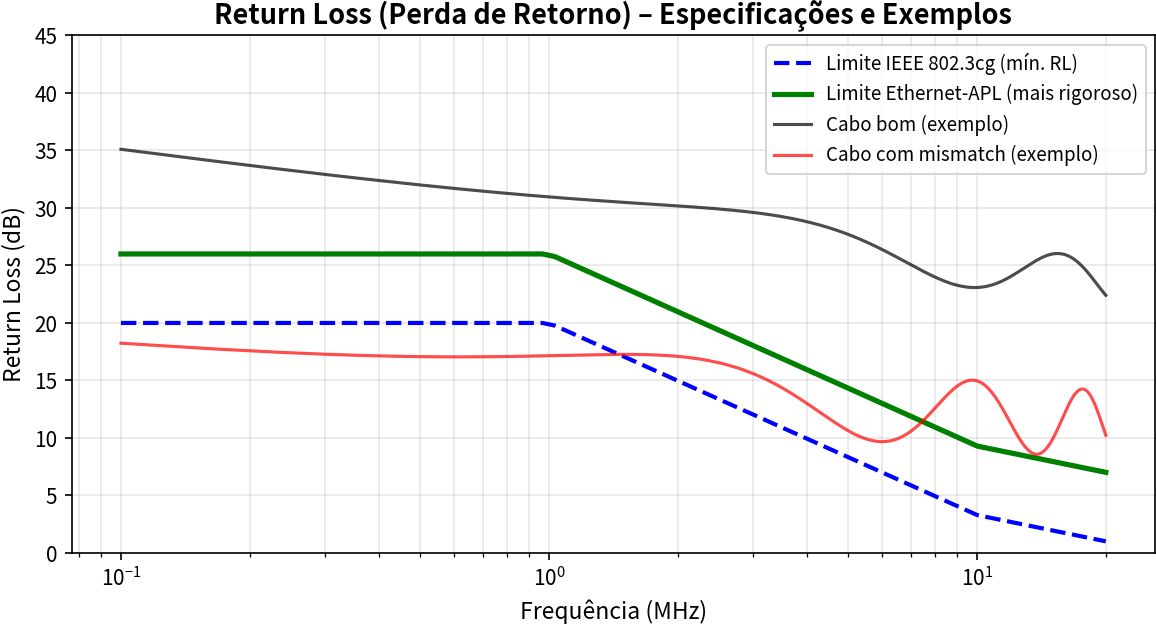

Figura 4 – Limites de Return Loss (IEEE vs. APL) e exemplos de cabos bom/ruim.

3.5 TCL e ELTCTL (Conversão de Modo)
TCL (Transverse Conversion Loss) caracteriza a conversão de sinal diferencial para modo comum ao longo do cabo ou conector. Essa conversão decorre de assimetrias geométricas ou de impedância entre os dois condutores do par. Valores baixos de TCL indicam maior conversão indesejada entre os modos diferencial e comum, aumentando a emissão e a suscetibilidade a interferências de modo comum.

ELTCTL (Equal Level Transverse Conversion Transfer Loss) caracteriza a transferência associada à conversão de modo ao longo do canal, permitindo avaliar como desequilíbrios do par favorecem a transformação entre componentes diferenciais e de modo comum. Em conjunto, TCL e ELTCTL são importantes em ambientes industriais sujeitos a elevado ruído eletromagnético e em enlaces de maior comprimento. Os limites aplicáveis devem ser verificados nas especificações pertinentes ao cabo, ao canal e ao ambiente de instalação.

Defeitos típicos que degradam TCL/ELTCTL: torção irregular do par, conectores com pinos desbalanceados, dano mecânico assimétrico no cabo, ou uso de cabo não-balanceado. Em campo, a degradação de TCL manifesta-se frequentemente como SNR que piora quando fontes de EMI (inversores, motores, soldas) estão ativas.

3.6 Jitter
Jitter é a variação temporal da posição dos flancos do sinal em relação a um relógio ideal. No 10BASE-T1L, o teste de Transmitter Timing Jitter (APL.146.1.3) verifica que o jitter do transmissor permanece dentro de limites definidos (Test Mode 1). No receptor, o jitter residual reduz a abertura horizontal do olho e aumenta a probabilidade de erro de amostragem.

Fontes de jitter: ruído de fase do PLL local, inter-symbol interference residual após equalização, reflexões próximas (que o DFE pode não cancelar completamente) e interferências de baixa frequência (ripple de potência nas linhas de alimentação). Jitter excessivo aparece frequentemente junto com redução de SNR e pode ser o fator limitante em links longos com equalização agressiva.

3.7 Reflexões e TDR (Time Domain Reflectometry)
Reflexões ocorrem sempre que a impedância característica do meio muda. Em regime estacionário, elas degradam o Return Loss e podem reduzir a margem do link. No domínio do tempo, o TDR aplica um sinal de teste ao par e analisa as reflexões retornadas. A polaridade e a amplitude da reflexão ajudam a caracterizar a descontinuidade, enquanto o atraso, associado ao tempo de voo, permite estimar sua posição:

•  Reflexão positiva → circuito aberto (open) ou aumento de impedância (ex.: conector solto).
•  Reflexão negativa → curto-circuito (short) ou redução de impedância.
•  Múltiplas reflexões pequenas → emendas, conectores intermediários ou variação de cabo.

Alguns PHYs 10BASE-T1L implementam recursos de TDR on-chip para auxiliar na localização de circuitos abertos, curtos e outras descontinuidades. A resolução, o alcance, a precisão e as condições de execução dependem do PHY, do algoritmo, do cabo e do modo de teste utilizado. Por isso, os resultados devem ser interpretados de acordo com a documentação do componente e correlacionados com outras métricas do enlace.

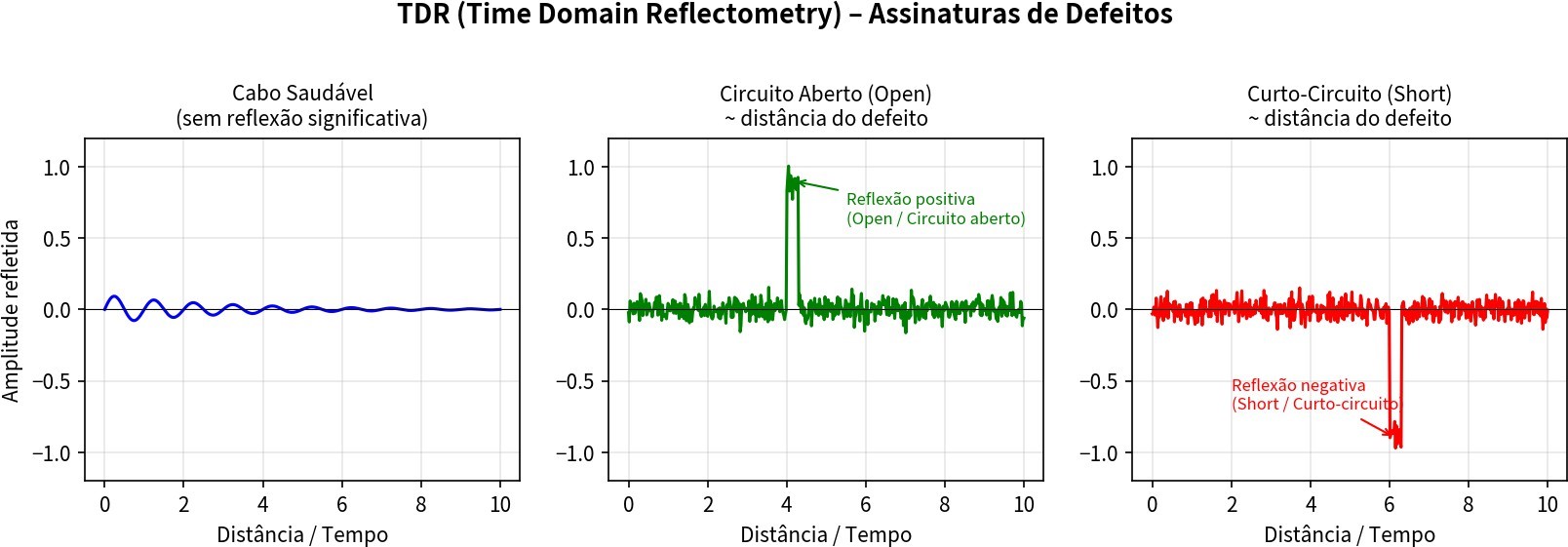

 Figura 5 – Assinaturas típicas de TDR: cabo saudável, open e short.

A figura 5 apresenta, de maneira didática, como um TDR (Time Domain Reflectometry – Reflectometria no Domínio do Tempo) pode distinguir diferentes condições do meio físico a partir das reflexões produzidas por mudanças de impedância. Os três gráficos representam um cabo saudável, um circuito aberto (open) e um curto-circuito (short).

3.7.1 O que o TDR está medindo?
O princípio do TDR é semelhante ao de um radar aplicado ao cabo. O instrumento injeta um sinal de teste no par e observa a energia refletida ao longo do tempo.

Em um cabo uniforme, cuja impedância característica permanece aproximadamente constante, há pouca energia refletida. Quando o sinal encontra uma descontinuidade de impedância, parte da energia retorna ao ponto de medição.

O tempo transcorrido entre a transmissão e a chegada da reflexão permite estimar a posição da descontinuidade:

onde d é a distância até a descontinuidade, vₚ é a velocidade de propagação no cabo e Δt é o tempo de ida e volta do sinal. A divisão por 2 ocorre porque o sinal percorre o caminho até o defeito e retorna.

Portanto, o TDR fornece duas informações fundamentais: a posição aproximada da anomalia e a natureza da alteração de impedância.

3.7.2 Cabo saudável — sem reflexão significativa
O gráfico da esquerda representa o comportamento esperado de um cabo em boas condições.

A amplitude refletida permanece próxima de zero. As pequenas oscilações mostradas no início representam imperfeições residuais, ruído ou resposta do próprio sistema de medição, mas não existe uma reflexão suficientemente significativa que caracterize uma descontinuidade importante.

Em termos físicos:
impedância relativamente uniforme → pouca reflexão → sinal refletido próximo de zero.

Isso não significa que o cabo seja absolutamente perfeito. Conectores, transições e pequenas variações construtivas podem produzir reflexões discretas. O importante é que não apareçam eventos incompatíveis com os limites e com o baseline da instalação.

3.7.3 Circuito aberto — reflexão positiva
O gráfico central representa um circuito aberto, como poderia ocorrer com um condutor rompido, terminal desconectado ou conector sem contato.

Quando a onda encontra uma impedância muito superior à impedância característica do cabo, ocorre uma reflexão positiva.

Isso pode ser entendido pelo coeficiente de reflexão:

Para um circuito aberto:

Ou seja, idealmente, a reflexão apresenta a mesma polaridade do sinal incidente.

Na figura, o grande pico positivo próximo da posição 4 indica onde se encontra a descontinuidade. Em um equipamento real, essa posição seria convertida em metros a partir do tempo de propagação e do fator de velocidade do cabo.

Assim: pico positivo → aumento de impedância → possível circuito aberto.

3.7.4 Curto-circuito — reflexão negativa
O gráfico da direita apresenta a situação oposta.

Em um curto entre os condutores:

A energia refletida retorna com polaridade invertida, produzindo o pico negativo observado aproximadamente na posição 6.

A interpretação é: pico negativo → redução de impedância → possível curto-circuito.

Da mesma maneira que no circuito aberto, a posição horizontal do evento permite estimar a distância até o defeito.

3.7.5 O que ocorre com defeitos menos extremos
Na instalação real de Ethernet-APL, nem toda anomalia será um open ou short completo. O TDR também pode revelar alterações intermediárias.

Um conector oxidado, emenda inadequada, terminal frouxo, esmagamento do cabo ou mudança local de impedância pode produzir reflexões menores. Nesse caso, a amplitude e a polaridade ajudam a interpretar se houve aumento ou redução local da impedância, enquanto a posição do evento ajuda a localizar onde investigar.

Por exemplo, uma reflexão positiva pequena não significa necessariamente circuito aberto. Pode representar simplesmente uma transição para uma impedância maior. Da mesma forma, uma reflexão negativa pequena pode indicar uma redução localizada de impedância sem que exista um curto completo.

3.7.6 Relação com Ethernet-APL
No diagnóstico de uma rede Ethernet-APL, o TDR é particularmente interessante porque permite sair de uma informação genérica, como “a qualidade do link está ruim”, para uma indicação física do tipo: “existe uma descontinuidade aproximadamente a determinada distância desta porta”.

Ele complementa métricas como SNR, MSE, SQI, Return Loss e contadores de erro.

Por exemplo:
SNR reduzido + reflexão localizada no TDR + aumento da resistência de loop pode indicar uma conexão ou região do cabo que merece inspeção.

Já um Link Down + grande reflexão positiva sugere investigar circuito aberto ou desconexão próximo da distância indicada.

3.7.7 Como interpretar os três gráficos
A mensagem principal da figura pode ser sintetizada assim:
Cabo saudável: reflexão ≈ 0 → impedância uniforme.
Open: reflexão positiva → impedância aumentou significativamente.
Short: reflexão negativa → impedância caiu significativamente.

E a posição horizontal da reflexão representa o tempo de voo e, depois da conversão adequada, a distância aproximada até a descontinuidade.

A forma da assinatura depende do cabo, comprimento, velocidade de propagação, largura do pulso, resolução do TDR, conectores e múltiplas reflexões. Portanto, não se deve interpretar todo pico positivo como um open ou todo pico negativo como um short; o resultado deve ser correlacionado com outras medições e com o baseline do segmento.

3.8 Resistência de loop (Loop resistance)
A resistência CC do loop, considerando ida e volta do par, é uma medida simples e útil de integridade do cabo e da qualidade das conexões. Variações ao longo do tempo indicam corrosão, afrouxamento de terminais ou degradação do condutor. Além disso, a queda de tensão resistiva limita o orçamento de potência em segmentos alimentados (PoDL / SPoE). Switches e dispositivos APL frequentemente reportam tensão e corrente de porta, permitindo inferir a resistência efetiva.

A resistência de loop depende da seção dos condutores, do material, do comprimento e da temperatura. Para fins de diagnóstico, seu maior valor está na comparação com o baseline registrado durante o comissionamento. Um aumento súbito ou gradual de Loop R, especialmente quando correlacionado com redução de SNR ou aumento de erros, pode indicar problemas de contato, como oxidação, vibração, torque insuficiente ou degradação do condutor.

4. Correlação defeito físico → sintoma
A força do diagnóstico avançado reside na capacidade de mapear sintomas elétricos de volta à causa física raiz. A Figura 6 e a Tabela 3 sintetizam as cadeias causais mais comuns em instalações Ethernet-APL.

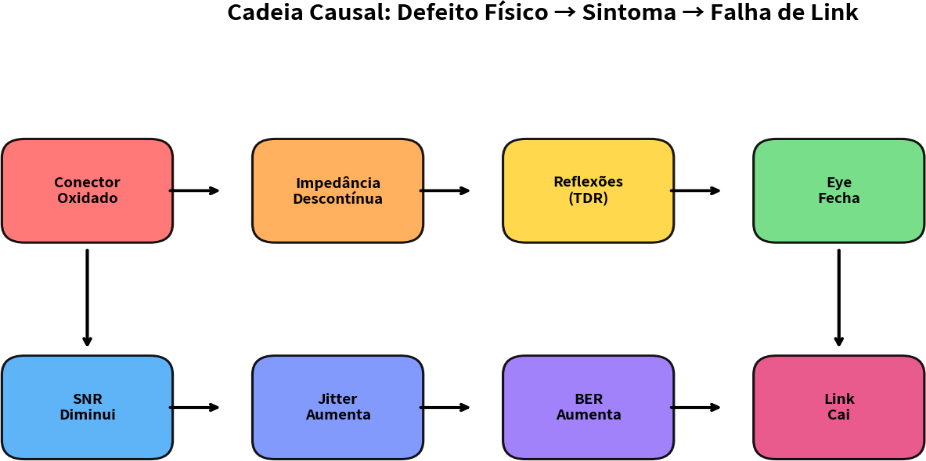

Figura 6 – Exemplo de cadeia causal completa: conector oxidado até queda do link.

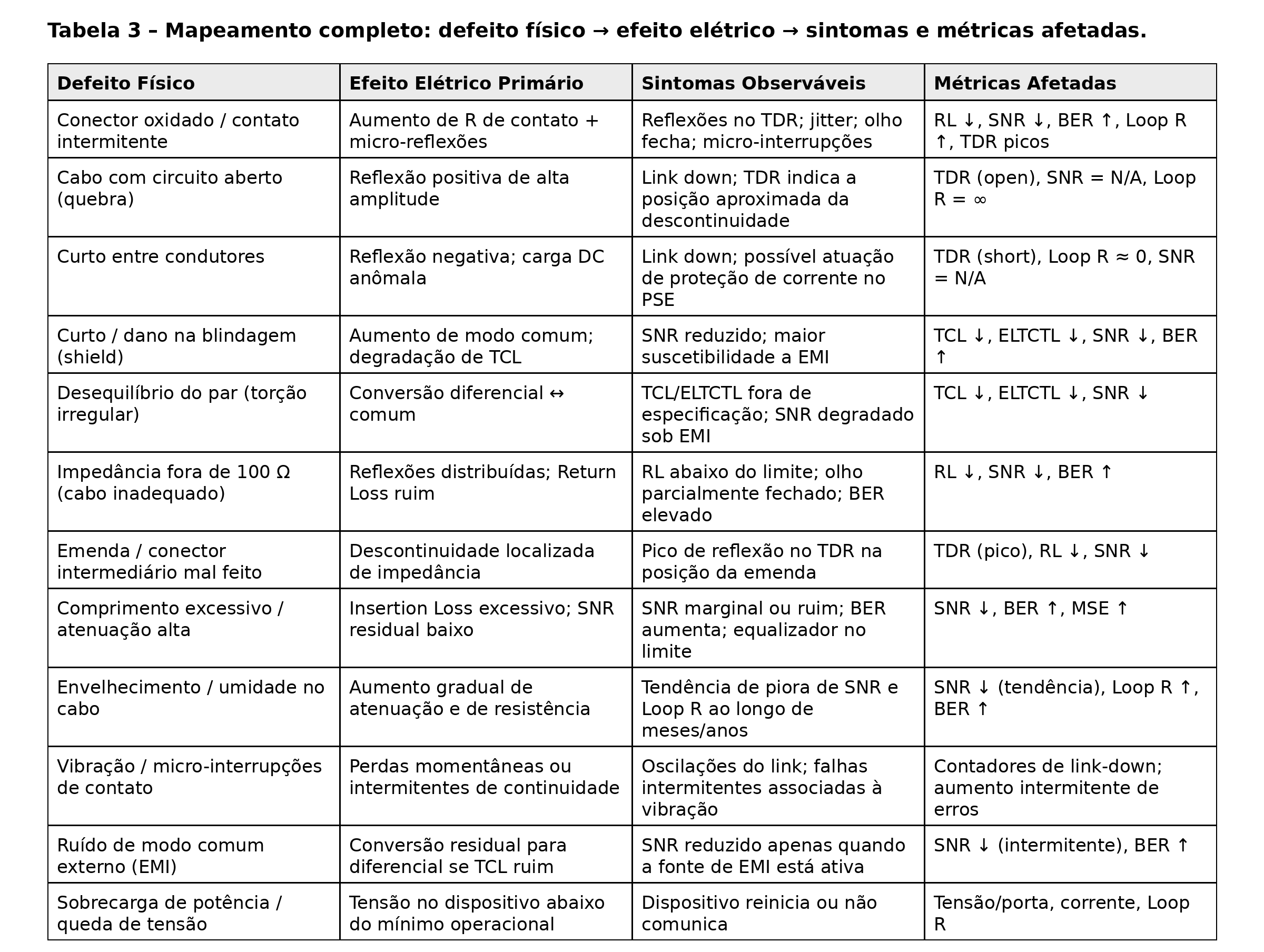

4.1 Tabela de mapeamento defeito → sintomas

5. Ferramentas e métodos de diagnóstico em campo
Os PHYs 10BASE-T1L de última geração expõem registradores e funções de diagnóstico acessíveis via MDIO / SPI ou através de protocolos de gerenciamento (PROFINET, EtherNet/IP, OPC UA). Ferramentas e métodos típicos incluem:
•  Monitoramento contínuo de SNR/MSE/SQI — disponível com link ativo; ideal para tendências e alarmes de manutenção preditiva.
•   TDR on-chip — execução sob demanda, conforme os recursos do PHY; permite estimar a localização de circuitos abertos, curtos e outras descontinuidades, com resolução e precisão dependentes do componente, do cabo e das condições do teste.
•  Contadores de erro de frame e de símbolo — base para estimativa de BER em operação.
•  Medição de resistência de loop e corrente/tensão de porta — integrada em switches e dispositivos com alimentação.
•  Modos de teste PMA (Test Mode 1, 2, 3) — para validação de conformidade em laboratório (jitter, droop, PSD, return loss).
•  Analisadores de rede / TAPs / mirror ports — para diagnóstico de camadas superiores e captura de tráfego.

5.1 Fluxograma de Troubleshooting
Em comissionamento, recomenda-se a sequência: (1) verificar continuidade e resistência de loop; (2) executar TDR em cada segmento; (3) estabelecer link e registrar SNR baseline; (4) aplicar carga de tráfego e confirmar BER/contador de erros próximos de zero; (5) documentar valores para comparação futura. Sem baseline, a detecção de tendência fica impossível.

A figura 7 apresenta um fluxo sistemático para diagnóstico da camada física de uma rede Ethernet-APL, partindo de um sintoma observado — link indisponível ou BER/SNR inadequados — e avançando por verificações elétricas e de qualidade do sinal até chegar à causa raiz e à ação corretiva. A lógica é importante porque evita substituir instrumentos, switches ou cabos sem antes determinar onde está efetivamente a degradação.

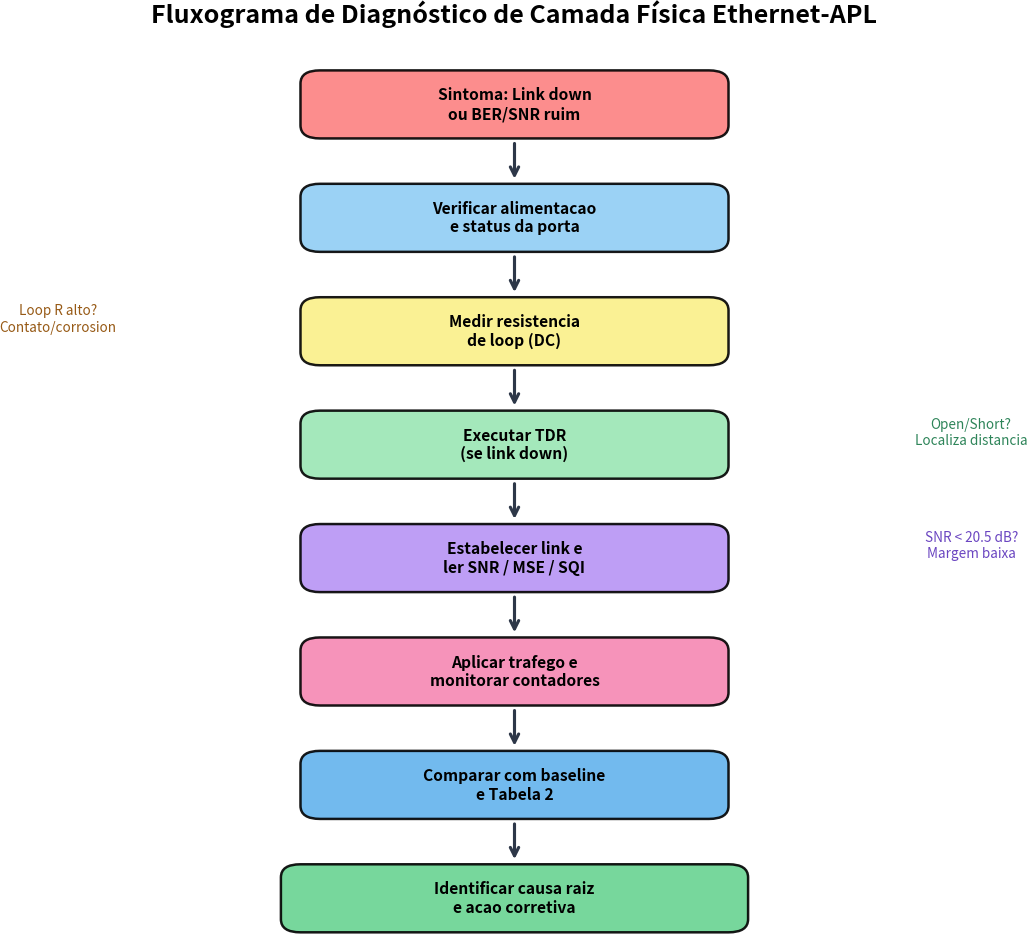

Figura 7 – Fluxograma sugerido de diagnóstico de camada física em Ethernet-APL.

5.1.1 Sintoma: Link down ou BER/SNR ruim
O diagnóstico começa quando há uma condição anormal. Ela pode ser evidente, como Link Down, ou uma degradação ainda sem perda de comunicação, percebida por redução do SNR, aumento da BER ou incremento dos contadores de erros.

É importante distinguir esses dois cenários. No Link Down, deve-se primeiro procurar problemas básicos de alimentação, continuidade e conexão. Quando o link permanece ativo, mas sua qualidade piora, a análise deve concentrar-se nas margens do canal e na evolução das métricas em relação ao estado de referência.

5.1.2 Verificar alimentação e status da porta
Antes de analisar a integridade do sinal Ethernet, deve-se confirmar que o dispositivo está corretamente alimentado e que a porta do field switch está operacional.

Devem ser verificados tensão e corrente da porta, estado do PSE, presença de sobrecorrente ou proteção ativa, status do PHY e eventos de Link Up/Link Down. Uma queda excessiva de tensão, por exemplo, pode provocar reinicializações do instrumento e aparentar ser uma falha de comunicação.

Essa etapa separa rapidamente um problema de alimentação de um problema propriamente relacionado à transmissão 10BASE-T1L.

5.1.3 Medir resistência de loop
A resistência de loop corresponde à resistência CC do caminho formado pelos dois condutores do par. Mais importante que avaliar apenas um valor absoluto é compará-lo com o baseline obtido durante o comissionamento.

Um aumento em relação ao histórico pode indicar oxidação, contato inadequado, terminal frouxo, degradação de conector ou cabo, além de contribuir para maior queda de tensão.

Por isso, a indicação lateral “Loop R alto? Contato/corrosion” representa uma primeira correlação entre uma grandeza elétrica e uma possível causa física.

5.1.4 Executar TDR
Quando a condição do link e do equipamento permitir o teste, o TDR é utilizado para identificar descontinuidades de impedância ao longo do cabo.

O objetivo não é apenas dizer que o cabo está defeituoso, mas determinar aproximadamente onde está a anomalia. Uma reflexão pode estar associada a circuito aberto, curto-circuito, conector, emenda ou outra alteração de impedância. A distância estimada pelo TDR permite direcionar a inspeção física para uma região específica da instalação.

Assim, o TDR responde principalmente à pergunta: “Existe uma descontinuidade no meio físico e onde ela está?”

5.1.5 Estabelecer o link e avaliar SNR / MSE / SQI
Com alimentação e integridade básica do meio verificadas, estabelece-se o link e passa-se à avaliação da qualidade efetiva da comunicação.

O SNR indica a margem entre o sinal útil e ruído/interferências. O MSE representa o erro residual observado no processo de recepção/equalização, enquanto o SQI fornece, quando disponibilizado pelo PHY, uma indicação consolidada da qualidade do sinal.

Essas métricas devem ser analisadas em conjunto e, principalmente, comparadas com o baseline daquela porta. Um SNR que permanece funcional, mas caiu significativamente em relação ao valor registrado no comissionamento, pode revelar uma degradação antes que ocorra a perda do link.

O valor 20,5 dB mostrado na lateral da figura deve ser entendido no contexto dos critérios adotados no artigo/PHY considerado, e não como um limite universal aplicável a qualquer implementação Ethernet-APL.

5.1.6 Aplicar tráfego e monitorar contadores
Um link aparentemente saudável em condição estática pode apresentar problemas quando submetido à comunicação normal da planta. Por isso, a etapa seguinte verifica o comportamento durante o tráfego.

Devem ser acompanhados os contadores de erros, eventos do PHY, erros de frame/símbolo e eventuais perdas ou restabelecimentos do link. O objetivo é identificar problemas intermitentes que não aparecem em uma medição instantânea.

Por exemplo, uma conexão marginal pode manter Link Up e apresentar SNR aceitável, mas produzir aumento intermitente dos contadores de erros quando ocorre interferência eletromagnética ou quando aumenta a atividade da rede.

5.1.7 Comparar com o baseline
Esta é uma das etapas mais importantes do fluxograma.

O diagnóstico não deve se limitar a perguntar se uma variável está “dentro ou fora do limite”. Deve também responder: “Quanto essa porta mudou desde que a rede estava comprovadamente saudável?”

Devem ser comparados valores atuais de SNR, MSE/SQI, resistência de loop, resultados do TDR e contadores de erro com aqueles registrados no comissionamento.

Imagine uma porta que apresentava SNR de 25 dB e, depois de alguns anos, passa a operar em 21 dB. Mesmo que o link continue ativo, a redução de 4 dB em relação ao baseline é uma informação relevante para manutenção preditiva.

5.1.8 Identificar causa raiz e executar ação corretiva
A última etapa reúne todas as evidências.

Um Loop R crescente + reflexão localizada no TDR + redução gradual de SNR, por exemplo, forma uma assinatura muito mais útil do que qualquer uma dessas medições isoladamente. Dependendo do conjunto de sintomas, a causa pode estar relacionada a conectores, terminações, cabo, blindagem, interferência eletromagnética, alimentação ou ao próprio dispositivo.

A ação corretiva deve então atuar sobre a causa identificada: reaperto ou substituição de conexão, reparo do cabo, correção de aterramento/blindagem, redução da fonte de EMI, correção da alimentação ou substituição do componente defeituoso.

A lógica completa
A ideia central do fluxograma pode ser resumida pela cadeia:

Sintoma → Alimentação/porta → Integridade CC → Integridade do cabo → Qualidade do sinal → Comportamento sob tráfego → Comparação histórica → Causa raiz

Assim, o diagnóstico deixa de ser baseado em tentativa e erro e passa a utilizar evidências correlacionadas. Em Ethernet-APL, isso é especialmente útil porque uma degradação física pode começar pequena — como oxidação de contato, alteração de impedância ou aumento de interferência — e inicialmente aparecer apenas como redução da margem do link, evoluindo posteriormente para erros e, finalmente, perda da comunicação.

6. Exemplos ilustrativos de diagnóstico
Os casos a seguir são exemplos ilustrativos construídos para demonstrar a correlação entre sintomas, métricas e possíveis causas físicas. Os valores numéricos devem ser entendidos como exemplos de diagnóstico, e não como limites universais do Ethernet-APL.

6.1 Caso 1 – Conector oxidado em Área Classificada
Sintoma: Link intermitente; SNR oscilando entre 18 e 22 dB; aumento intermitente dos contadores de erros de CRC. Investigação: TDR mostra pequeno pico de reflexão a 87 m; resistência de loop 10 % acima do valor de comissionamento.

Causa raiz: Conector M12 com oxidação por umidade e vibração.

Ação: Substituição do conector e reaperto com torque especificado; SNR estabilizou em 24 dB e erros desapareceram.

6.2 Caso 2 – Cabo com dano de blindagem
Sintoma: SNR bom em laboratório, mas degrada para 19 dB quando motores de grande porte estão ligados.

Investigação: Medição de TCL fora de especificação; inspeção visual revela corte na blindagem próximo a uma passagem de cabo.

Causa raiz: Conversão de modo comum (EMI dos motores) para diferencial devido ao dano de shield. Ação: Reparo da blindagem + melhoria do aterramento; SNR recuperado sob carga.

6.3 Caso 3 – Comprimento no limite + envelhecimento
Sintoma: SNR lentamente caindo de 22 dB (comissionamento) para 20,2 dB após 1 ano; BER residual detectável sob tráfego intenso.

Investigação: Insertion Loss estimado maior; Loop R aumentou 8 %.

Causa raiz: Envelhecimento do dielétrico e leve corrosão em terminais de campo.

Ação: Planejamento de substituição do segmento no próximo turnaround; monitoramento intensificado até lá.

6.4 Caso 4 – Micro-interrupções por vibração
Sintoma: Oscilações aleatórias do link com duração de recuperação entre 400 ms e 3 s; sem defeito permanente detectável por TDR ou Loop R.

Investigação: Correlação temporal com vibração de equipamento rotativo próximo; teste de interrupção controlada confirma sensibilidade a gaps > 750 µs.

Causa raiz: Contato por pressão (spring contact) inadequado para o ambiente vibratório.

Ação: Substituição por conector com travamento mecânico positivo (IEC 63171 série) ou terminal parafuso; oscilações do link eliminadas.

7. Recomendações de boas-práticas
1.   Baseline no comissionamento: registre SNR, Loop R, comprimento TDR e contadores de erro para cada porta. Sem um baseline, torna-se difícil identificar tendências de degradação.
2.   Alarmes de SNR: configure níveis de alerta com base nas recomendações do fabricante do PHY e, preferencialmente, na variação em relação ao baseline obtido durante o comissionamento. Integre esses alarmes ao sistema de manutenção (CMMS / asset management) e, quando aplicável, ao modelo de diagnóstico NE 107.
3.   TDR periódico: em segmentos críticos, execute TDR anualmente ou após intervenções mecânicas no cabo.
4.    Qualidade de conectores: prefira conectores especificados para SPE/APL (IEC 63171-2 / 63171-6) e torques de aperto controlados; evite contatos por pressão simples em ambientes vibratórios.
5.    Cabo especificado: utilize cabos adequados ao Ethernet-APL e que atendam aos requisitos aplicáveis de Insertion Loss, Return Loss, Coupling Attenuation, balanceamento e às condições ambientais da instalação.
6.   Documentação de topologia: mantenha mapa atualizado de comprimentos e classes de potência para facilitar o isolamento de falhas.
7.    Treinamento: capacite a equipe de manutenção para interpretar SNR, TDR e contadores de erro, evitando substituições desnecessárias de dispositivos.

8. Checklist de comissionamento — Ethernet-APL (10BASE-T1L)
Segue um checklist prático e resumido, seguindo a sequência lógica do fluxograma de troubleshooting.

8.1 Pré-comissionamento — documentação e topologia
– Mapa de topologia atualizado (trunk + spur) com comprimentos e classes de potência;
– Cabos especificados para Ethernet-APL (Insertion Loss, Return Loss, Coupling Attenuation e balanceamento dentro dos requisitos);
– Conectores conforme IEC 63171-2 / 63171-6 (evitar contatos por pressão simples em ambientes vibratórios);
– Perfis de porta definidos (Trunk 2,4 Vpp / Spur 1,0 Vpp) e classes de potência (A/B/C para spur, 3/4 para trunk);
– Orçamento de potência validado (PoDL / SPoE).

8.2 Verificação de continuidade e resistência de loop
– Medir resistência de loop (ida e volta do par) e registrar como baseline;
– Comparar com o valor esperado para o comprimento e seção do condutor;
– Verificar continuidade dos condutores (sem aberto ou curto);
– Verificar integridade da blindagem (shield) e aterramento.

8.3 Reflectometria no Domínio do Tempo (TDR)
– Executar TDR em cada segmento (trunk e spur)
– Registrar assinatura de reflexão como baseline
– Verificar ausência de:
Picos positivos (circuito aberto ou aumento de impedância);
Picos negativos (curto-circuito ou redução de impedância);
Múltiplas reflexões pequenas (emendas, conectores intermediários);
– Se houver reflexões, estimar a distância:

8.4 Estabelecimento do link e qualidade do sinal
– Estabelecer link e verificar status da porta (Link Up);
– Medir SNR e registrar como baseline;
– Medir MSE / SQI e registrar baseline;
– Verificar classificação do SNR:
> 20,5 dB → boa margem ✅
19,5 – 20,5 dB → zona de transição, monitorar ⚠️
< 19,5 dB → margem insuficiente, investigar ❌
– Verificar Return Loss (deve atender aos limites APL, que são +6 dB mais rigorosos que IEEE 802.3cg);
– Verificar TCL e ELTCTL (balanceamento do par).

8.5 Teste sob tráfego
– Aplicar carga de tráfego normal da planta;
– Monitorar contadores de erro (CRC, erros de símbolo, erros de frame);
– Verificar BER estimada conforme os critérios aplicáveis do PHY e do canal;
– Confirmar que não há perdas ou oscilações de link;
– Testar com fontes de EMI ativas (inversores, motores, soldas) para verificar degradação de SNR.

8.6 Documentação do baseline
Registrar para cada porta:

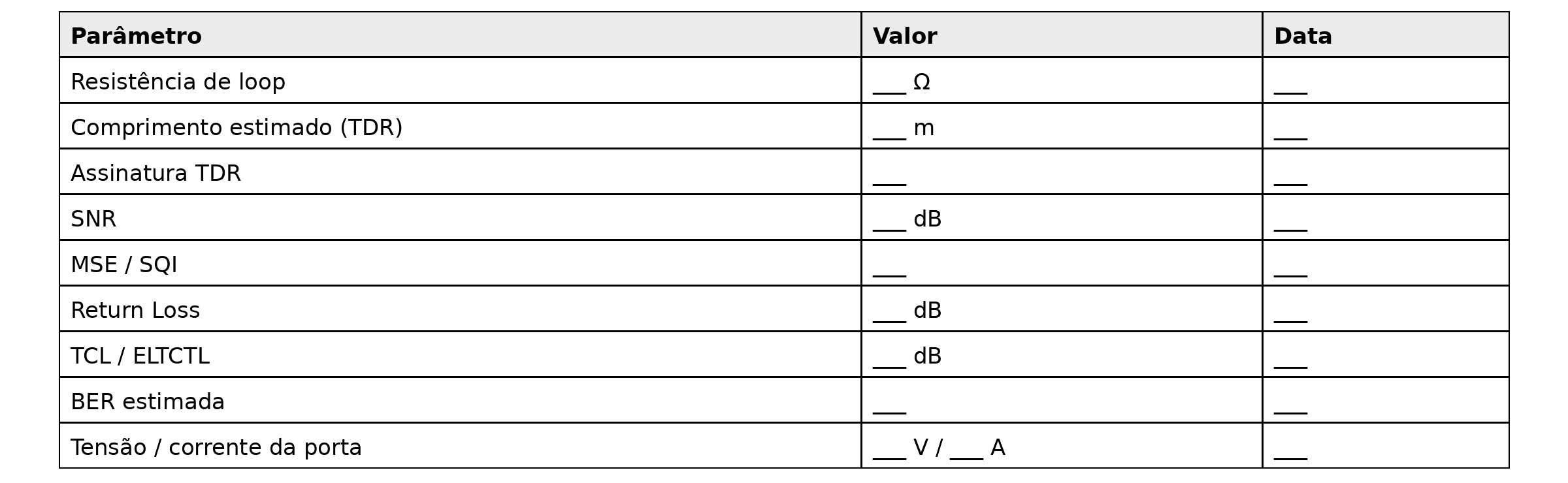

Tabela 4 – Documentação do Baseline por porta

8.7 Configuração de alarmes e manutenção preditiva
– Configurar alarmes de SNR com base no baseline (ex.: alerta se SNR cair X dB abaixo do valor de comissionamento);
– Integrar alarmes ao CMMS / sistema de asset management;
– Mapear SQI/MSE para indicadores NAMUR NE 107 (Good / Maintenance Required / Out of Spec / Failure);
– Programar TDR periódico (anual ou após intervenções mecânicas no cabo).

9. Confiabilidade, arquitetura e resiliência operacional
O diagnóstico da camada física permite reconhecer a degradação de um enlace e localizar causas prováveis. Entretanto, a disponibilidade de uma instalação Ethernet-APL também depende de como esses enlaces são organizados na arquitetura. A conexão ponto a ponto entre instrumento e Field Switch melhora o isolamento de falhas no nível do instrumento e do spur, enquanto Field Switches, fontes, uplinks e elementos de agregação permanecem compartilhados. Por isso, confiabilidade deve ser analisada simultaneamente nos níveis físico e arquitetural.

9.1 Ethernet-APL muda o domínio das falhas
O domínio de falha representa quantos elementos ou funções do processo podem ser afetados pela falha de determinado componente. Falhas do instrumento, spur ou porta individual tendem a afetar um único dispositivo. Já falhas do Field Switch, alimentação ou uplink podem afetar vários instrumentos simultaneamente. Em níveis superiores, uma falha de agregação pode atingir vários Field Switches. A vantagem do APL está no forte isolamento das falhas locais; o desafio está em projetar adequadamente os elementos compartilhados.

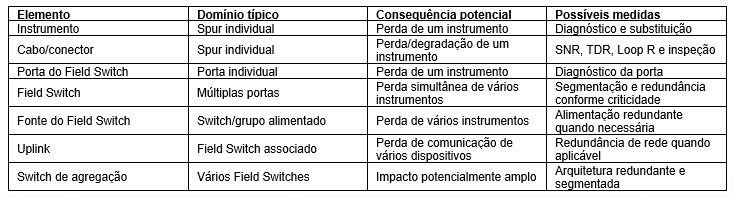

Tabela 5 – Domínios de falha em uma arquitetura Ethernet-APL

9.2 MTBF não é suficiente para avaliar a confiabilidade da planta
Comparar arquiteturas apenas pelo MTBF – Mean Time Between Failures – é insuficiente. Um componente pode falhar raramente e, ainda assim, produzir grande impacto quando falha. A disponibilidade pode ser expressa de forma simplificada por A = MTBF / (MTBF + MTTR), onde MTTR é o tempo médio para restauração. A análise deve considerar MTBF, MTTR, cobertura de diagnóstico, redundância, domínio de falha e consequência para o processo.

9.3 Mais Field Switches podem significar maior disponibilidade
Mais componentes podem aumentar a probabilidade de que algum deles apresente uma falha, mas isso não significa necessariamente menor disponibilidade da planta. Um único switch para 16 instrumentos concentra a consequência; dois switches com oito instrumentos cada reduzem o domínio de cada falha. A decisão deve considerar Risco ≈ Probabilidade × Consequência. O objetivo não é simplesmente minimizar o número de switches, mas limitar o impacto de cada evento.

9.4 Não basta dividir instrumentos numericamente
A segmentação deve considerar a função de processo. Colocar todos os instrumentos essenciais a uma mesma função crítica no mesmo Field Switch pode criar um domínio de falha funcional. A filosofia deve evitar que uma única falha elimine simultaneamente medição, controle e informação operacional essenciais. Portanto, deve-se segmentar também por consequência da falha.

9.5 Pontos únicos de falha
Para cada elemento da cadeia Instrumento → Field Switch → uplink → agregação → controlador, deve-se perguntar: se este componente falhar, qual será a consequência? Field Switches, fontes e switches de agregação podem constituir Pontos únicos de falha. Redundância, segregação física, alimentação independente e caminhos alternativos devem ser aplicados quando a análise de risco justificar.

9.6 A confiabilidade começa antes da falha
Ethernet-APL pode disponibilizar Link Up/Down, SNR, MSE, SQI, contadores de erro, tensão/corrente de porta, eventos do PHY e, dependendo do hardware, TDR e outros diagnósticos do cabo. Isso permite migrar de “falhou → investigar” para “está degradando → investigar antes da falha”. O baseline de comissionamento é fundamental para detectar tendências.

9.7 Diagnóstico físico e arquitetural são complementares
O diagnóstico físico responde por que um instrumento apresenta problemas e pode correlacionar conector, reflexão, SNR, erros, TDR e Loop R. O diagnóstico arquitetural responde por que vários instrumentos ficaram indisponíveis simultaneamente. Quando vários dispositivos do mesmo Field Switch desaparecem ao mesmo tempo, a investigação deve priorizar os elementos compartilhados.

9.8 Alarmes sem correlação podem criar confusão
Uma falha de uplink pode gerar vários alarmes de comunicação e parecer uma falha simultânea de instrumentos. Uma infraestrutura inteligente deve apresentar a causa comum — por exemplo, “FS-03 – UPLINK DOWN” — e os dispositivos afetados como consequências. A correlação de alarmes reduz o MTTR e direciona o troubleshooting.

9.9 Confiabilidade técnica e confiança operacional
A confiança dos operadores não aparece nos cálculos de MTBF. Se um Field Switch falha e vários instrumentos “desaparecem”, a percepção da equipe dependerá da rapidez com que a causa é identificada e a operação recuperada. A confiança na tecnologia é construída principalmente durante as falhas. Projeto, procedimentos e treinamento devem ser tratados conjuntamente.

9.10 O operador precisa reconhecer padrões de falha
Um instrumento offline direciona a investigação para instrumento, spur, conector e porta. Vários instrumentos do mesmo Field Switch offline direcionam para switch, alimentação e uplink. Dispositivos de vários switches indisponíveis sugerem investigar agregação, rede superior, alimentação compartilhada ou controlador. Esses padrões devem fazer parte do treinamento.

9.11 MTTR pode ser tão importante quanto MTBF
Uma falha rara, mas que exige horas para localização, pode ter impacto maior que uma falha rapidamente diagnosticada. Registros temporais, diagnósticos precisos e correlação de causas comuns permitem reduzir o MTTR. O projeto deve buscar simultaneamente alta confiabilidade e rápida recuperação.

9.12 Redundância deve ser baseada em risco
Nem todo Field Switch precisa necessariamente ser redundante. A pergunta correta é qual a consequência da falha daquele switch. Para funções cuja perda simultânea comprometa produção, qualidade ou disponibilidade, deve-se avaliar redundância, segregação, alimentação independente, caminhos alternativos e estratégias de recuperação. Funções de segurança exigem análise específica.

9.13 O retorno ao 4–20 mA não deve ser automático
Sistemas convencionais também possuem elementos compartilhados: cartões de I/O, fontes, racks, backplanes, controladores e redes. A comparação deve considerar a arquitetura completa. Manter instrumentos críticos fora da infraestrutura digital também pode significar abrir mão de informações de diagnóstico valiosas para manutenção preditiva.

9.14 Uma filosofia de projeto para Ethernet-APL confiável
Uma estratégia pode seguir seis etapas: definir criticidade dos loops; mapear domínios de falha; identificar Pontos únicos de falha; aplicar segmentação e redundância onde justificadas; projetar diagnóstico e correlação de alarmes; criar baseline, procedimentos e treinamento. O objetivo é fazer com que falhas locais permaneçam locais e falhas comuns sejam rapidamente identificadas.

9.15 Da confiabilidade do componente à resiliência do sistema
Um componente confiável falha pouco. Um sistema resiliente continua desempenhando suas funções essenciais ou se recupera rapidamente quando ocorre uma falha. Uma arquitetura resiliente combina componentes confiáveis, isolamento de falhas, redundância adequada, diagnóstico, recuperação rápida e procedimentos operacionais.

10. Conclusão
A confiabilidade de uma instalação Ethernet-APL deve ser tratada em duas dimensões complementares. A primeira é a integridade do enlace 10BASE-T1L, avaliada por métricas como BER, SNR, MSE/SQI, Return Loss, TCL/ELTCTL, jitter, TDR e resistência de loop. A segunda é a resiliência da arquitetura, que determina quantos instrumentos podem ser afetados por uma falha de Field Switch, alimentação, uplink ou agregação e quão rapidamente a operação pode ser restaurada.

O baseline de comissionamento conecta essas duas dimensões: permite reconhecer a degradação física antes da perda do link e fornece dados objetivos para reduzir o MTTR. Ao mesmo tempo, segmentação por criticidade, identificação e mitigação de Single Points of Failure, correlação de alarmes e treinamento operacional limitam as consequências das falhas que inevitavelmente ocorrerão ao longo do ciclo de vida da planta.

Assim, uma estratégia madura de Ethernet-APL não pergunta apenas se o link está ativo. Ela procura saber qual é sua margem, como essa margem está evoluindo, onde está a anomalia, qual é o domínio de falha do componente envolvido e qual será o impacto no processo. Diagnóstico físico, arquitetura e operação passam a formar um único sistema de gestão da confiabilidade.

Uma rede tecnicamente funcional torna-se realmente confiável quando falhas locais permanecem locais, falhas comuns são rapidamente reconhecidas, o impacto sobre o processo é controlado e a equipe de operação dispõe de informação suficiente para agir com segurança e rapidez.

11. Referências
1.     IEEE Std 802.3-2022 – IEEE Standard for Ethernet (Clause 146 – 10BASE-T1L; Clause 98 – Auto-Negotiation).
2.     IEC TS 63444:2023 – Industrial networks – Ethernet-APL port profile specification.
3.    FieldComm Group / ODVA / OPC Foundation / PI – Ethernet-APL Engineering Guideline (v1.0 e posteriores).
4.    Analog Devices AN-2553 – ADIN1100/ADIN1110/ADIN2111 Link and Cable Diagnostics.
5.    Texas Instruments SNLA364 – DP83TD510E Cable Diagnostics Application Note.
6.    NAMUR Recommendation NE 123 – Service and maintenance of the physical layer of fieldbuses.
7.    NAMUR Recommendation NE 107 – Self-Monitoring and Diagnosis of Field Devices.
8.    Telebyte / FieldComm Group – Ethernet-APL Data Test Specification e Method of Implementation.
9.    ISO/IEC 11801-3 e especificações de cabo T1-A-1000 / SP1-1000 (referência de canal).
10. Ethernet-APL Engineering Guideline.
11. Artigos Técnicos César Cassiolato



(*) César Cassiolato, CEO da Vivace Process Instruments LTDA.
