Em redes PROFIBUS DP, uma falha intermitente pode consumir horas de diagnóstico. Muitas vezes, a comunicação apresenta sintomas no protocolo, mas a causa real está no meio físico: conectores degradados, blindagem inadequada, ruído, comprimento de segmento fora do limite, derivações ou problemas de conexão. A natureza das redes Fieldbus é o barramento em si, que pode dificultar a identificação precisa dos problemas, dado que eventos tendem a ocorrerem de forma distribuída por este trecho da rede.
O desafio é que, em uma rede sem segmentação adequada, a falha se espalha como uma incerteza. A equipe sabe que existe instabilidade, mas não consegue identificar rapidamente se o problema está no mestre, em um escravo específico, em um trecho de cabo ou é oriundo de uma condição elétrica do barramento.
É nesse ponto que a segmentação deixa de ser apenas uma boa prática de projeto e passa a ser uma ferramenta de robustez e diagnóstico.
Com o uso do TS HUB DP, a rede PROFIBUS DP pode ser dividida em segmentos independentes, conectados ao canal principal do mestre. Essa arquitetura permite criar fronteiras claras dentro da rede, reduzindo o impacto de falhas localizadas e facilitando a investigação em campo.
Além da regeneração de sinal, o TS HUB DP contribui para a análise porque permite observar os canais de forma individual, não apenas pelo isolamento galvânico, mas também pelo filtro de mensagens, que possibilita visualizar apenas os escravos conectados a cada segmento, facilitando a análise. Isso reduz a complexidade durante a manutenção, já que a equipe passa a investigar um segmento específico e não a rede inteira ao mesmo tempo.
Quando essa arquitetura é combinada com monitoramento, o ganho é ainda maior. Além de obter robustez, o cliente mantém visibilidade 24/7 de todos os eventos e garante a máxima capacidade de predição de falha.
O TS Monitor PROFIBUS, instalado junto ao mestre, acompanha a camada lógica da rede, identificando retentativas, diagnósticos, falhas de comunicação e padrões que antecedem instabilidades.

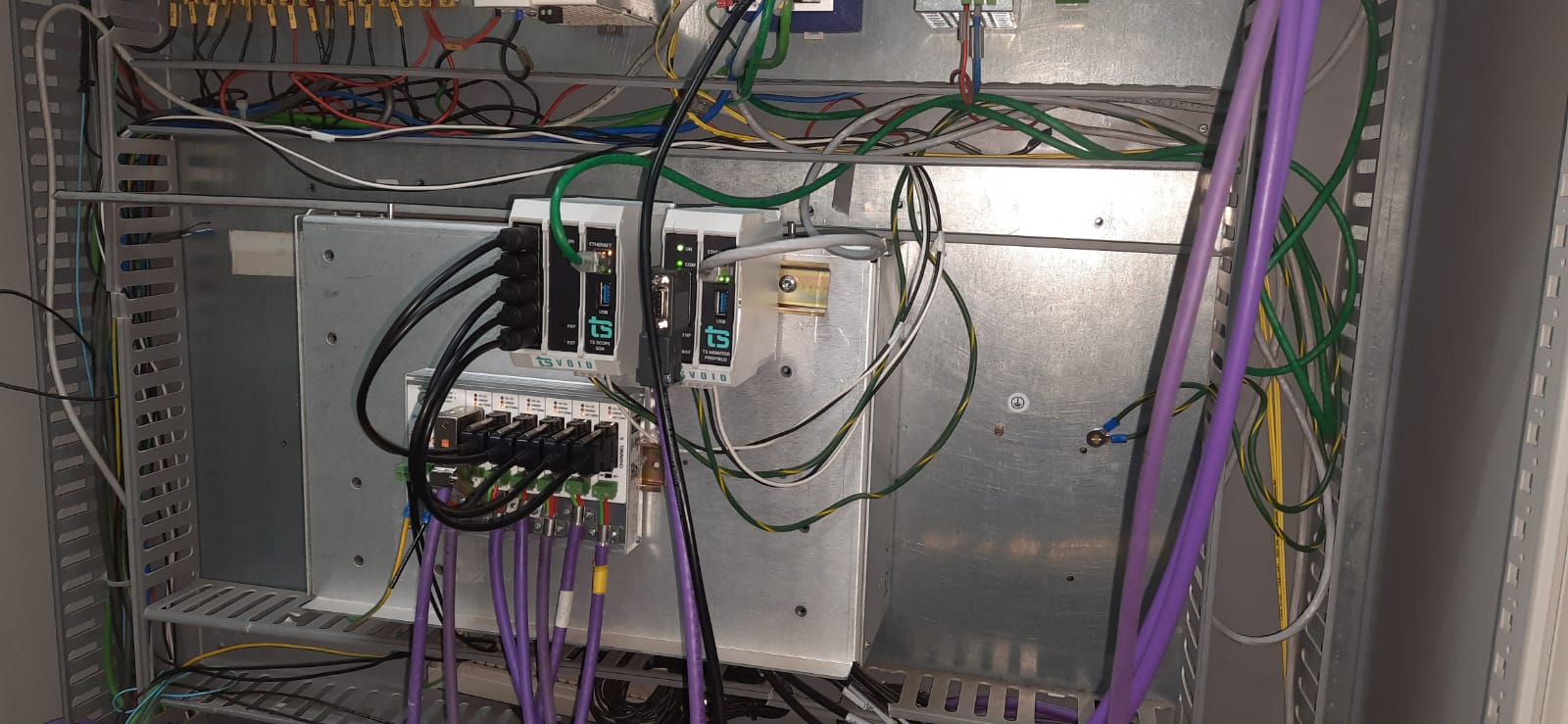

Já o TS Scope DP 5Ch atua sobre o meio físico, permitindo observar em cada segmento de forma não intrusiva. Com isso, é possível verificar forma de onda diferencial, sinais dos condutores A e B e interpretações do TS Expert, apoiando a confirmação da causa raiz. A foto a seguir ilustra uma aplicação deste monitoramento em infraestrutura já existente.
Na prática, a combinação entre segmentação e monitoramento permite que a manutenção responda três perguntas críticas com mais rapidez:
- Onde está o problema?
- O problema é lógico ou físico?
- A falha está evoluindo ou já compromete a comunicação?

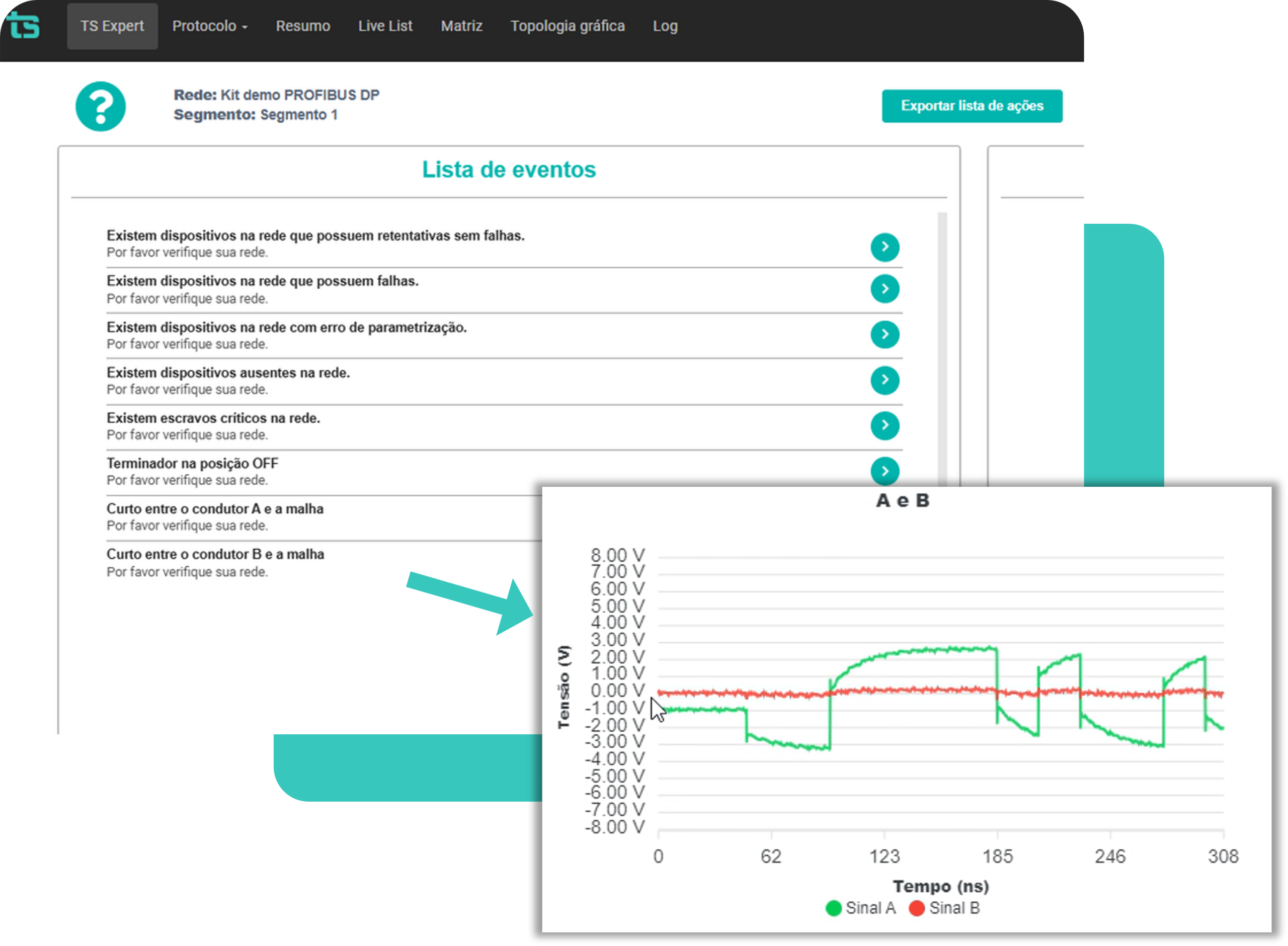

Esse modelo reduz a dependência de tentativa e erro, melhora a priorização das ações corretivas e cria uma base técnica para decisões de manutenção. O TS Expert é o apoio decisivo para a manutenção, como ilustra a figura a seguir.
Em redes PROFIBUS DP com alta criticidade, especialmente em plantas com histórico de intermitência, segmentar e monitorar não é apenas uma melhoria de infraestrutura. É uma forma de proteger a disponibilidade operacional.
Conheça as soluções Toledo e Souza para diagnóstico e monitoramento de redes PROFIBUS DP e PA.
