Da verificação da instalação ao baseline de entrega

César Cassiolato (*)

Resumo
Este artigo apresenta um procedimento de comissionamento por porta para redes Ethernet-APL, desde a conferência de engenharia até os testes de processo e a entrega à manutenção. A qualidade do aceite depende de evidências elétricas, de integridade do enlace, de comunicação e de função; Link UP isolado não comprova a saúde da instalação. A etapa de protocolo usa PROFINET sobre Ethernet-APL como exemplo e deve ser adaptada se a aplicação empregar outro protocolo.

Os limites de aprovação devem ser definidos previamente pelo projeto, pelo perfil de porta, pelo equipamento e pela documentação de fabricante. As grandezas do PHY podem ter nomes, escalas e sentidos diferentes conforme o transceptor; tendências só são comparáveis quando contexto e método de coleta são equivalentes.

1 Fundamentos e arquitetura
Ethernet-APL aplica a transmissão 10BASE T1L à instrumentação de processo, com dados e alimentação pelo mesmo par em portas apropriadas. A arquitetura usual combina um APL Power Switch, um trunk, APL Field Switches e spurs individuais até os instrumentos. A interface com a rede industrial pode usar outro meio Ethernet e exigir conversão por switch. Requisitos de área classificada, perfis de porta, cabo e comprimento devem seguir a engenharia aprovada.

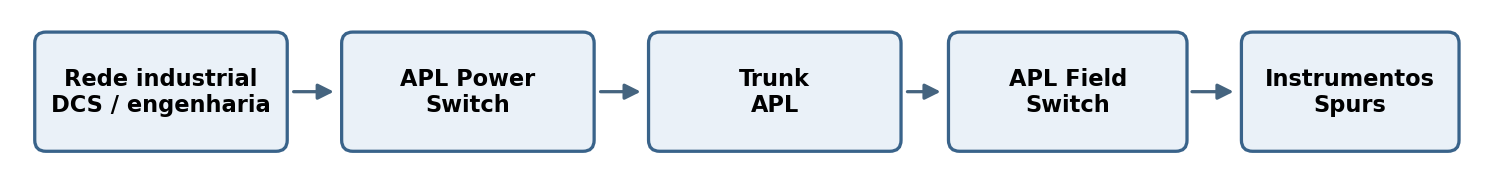

Figura 1 — Topologia ilustrativa. Cada spur liga uma porta do Field Switch a um instrumento; não representa dimensões nem limites universais.

Ethernet-APL especifica a camada física. Descoberta DCP, NameOfStation, GSDML, Application Relations, RT, MRP e S2 são itens do exemplo PROFINET; aplicações EtherNet/IP, HART IP ou OPC UA requerem testes de suas próprias pilhas e funções. LLDP pode auxiliar a topologia quando implementado.

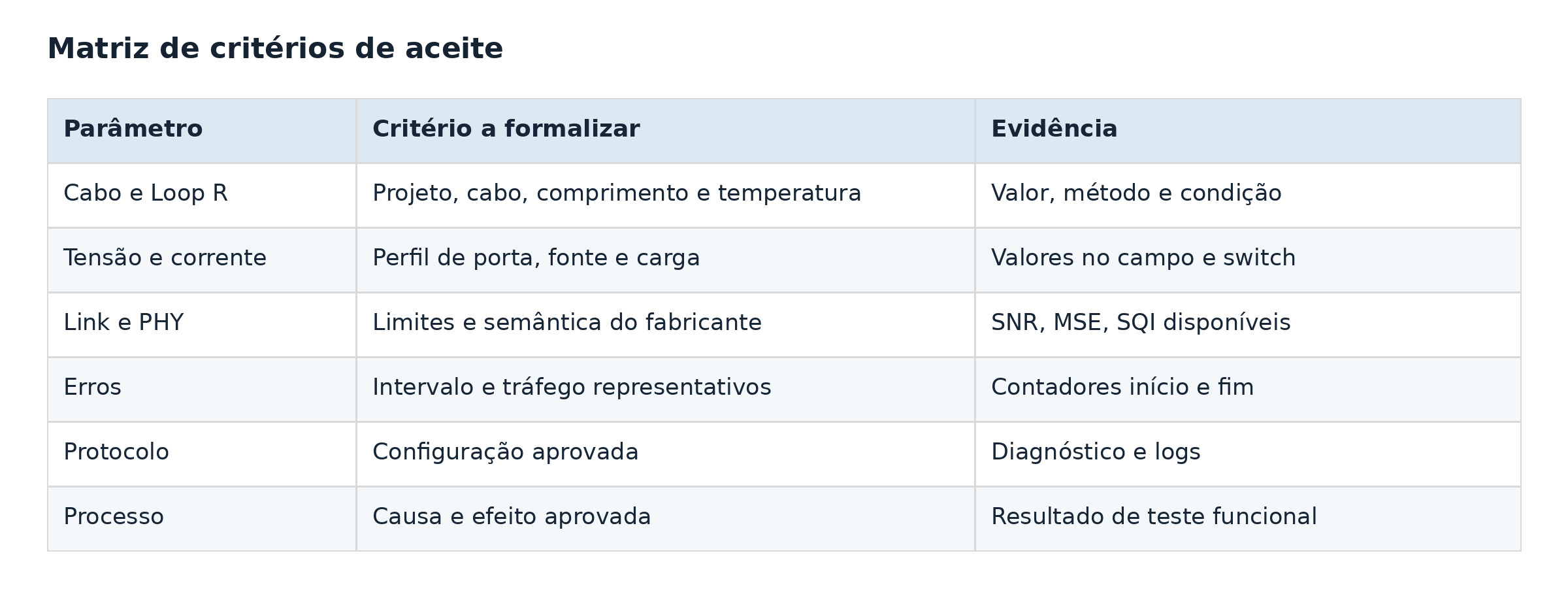

2 Planejamento e critérios de aceite
Antes da energização, revisar topologia, lista de tags e portas, perfil elétrico, comprimento e tipo do cabo, áreas classificadas, versões de firmware, arquivos de descrição, endereços e requisitos de processo. Definir responsáveis, janela de teste, instrumento e método, duração da observação e formato das evidências. Medições em circuitos de área classificada devem seguir o procedimento aprovado e a documentação de segurança do equipamento.

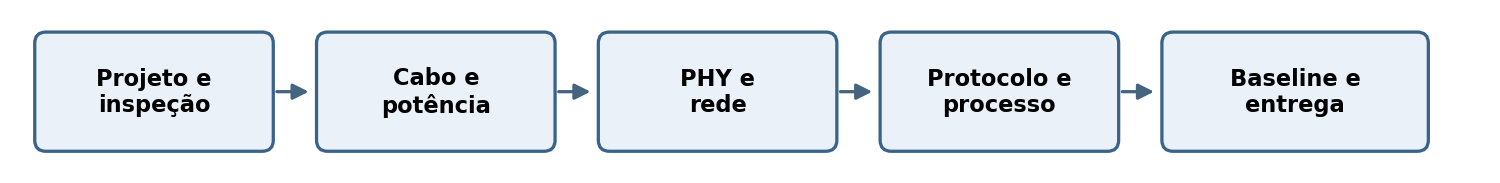

Figura 2 — Ordem de verificação do físico à função e à entrega.

3 Inspeção e testes elétricos
Conferir identificação e rota do cabo, separação de potência, raio de curvatura, conectores, torque, vedação, blindagem e equipotencialização conforme projeto. Fotografar terminações e pontos críticos. Com portas isoladas e método apropriado, verificar continuidade, curto e resistência do par; não aplicar ensaios incompatíveis a eletrônica conectada.

Para cabo homogêneo, uma estimativa inicial é Rloop ≈ 2ρL/A + Rconexões, em que ρ é a resistividade do condutor, L é o comprimento de ida e A é a seção. Equivalentemente, Rloop ≈ 2Rcondutor + Rconexões. Corrigir a expectativa para temperatura e dados reais do cabo. Em regime, a aproximação Vdispositivo ≈ Vfonte − I·Rloop ajuda a examinar a margem; não substitui o cálculo completo do fabricante para partida, limites de porta ou distribuição de potência.

Registrar tensão no instrumento sob carga e corrente informada ou medida na porta. Uma resistência abaixo do máximo ainda pode indicar mudança relevante se divergir do valor calculado ou do baseline de uma instalação equivalente. A compatibilidade de perfil de potência e segurança deve ser verificada antes do aceite.

4 Enlace físico e diagnóstico

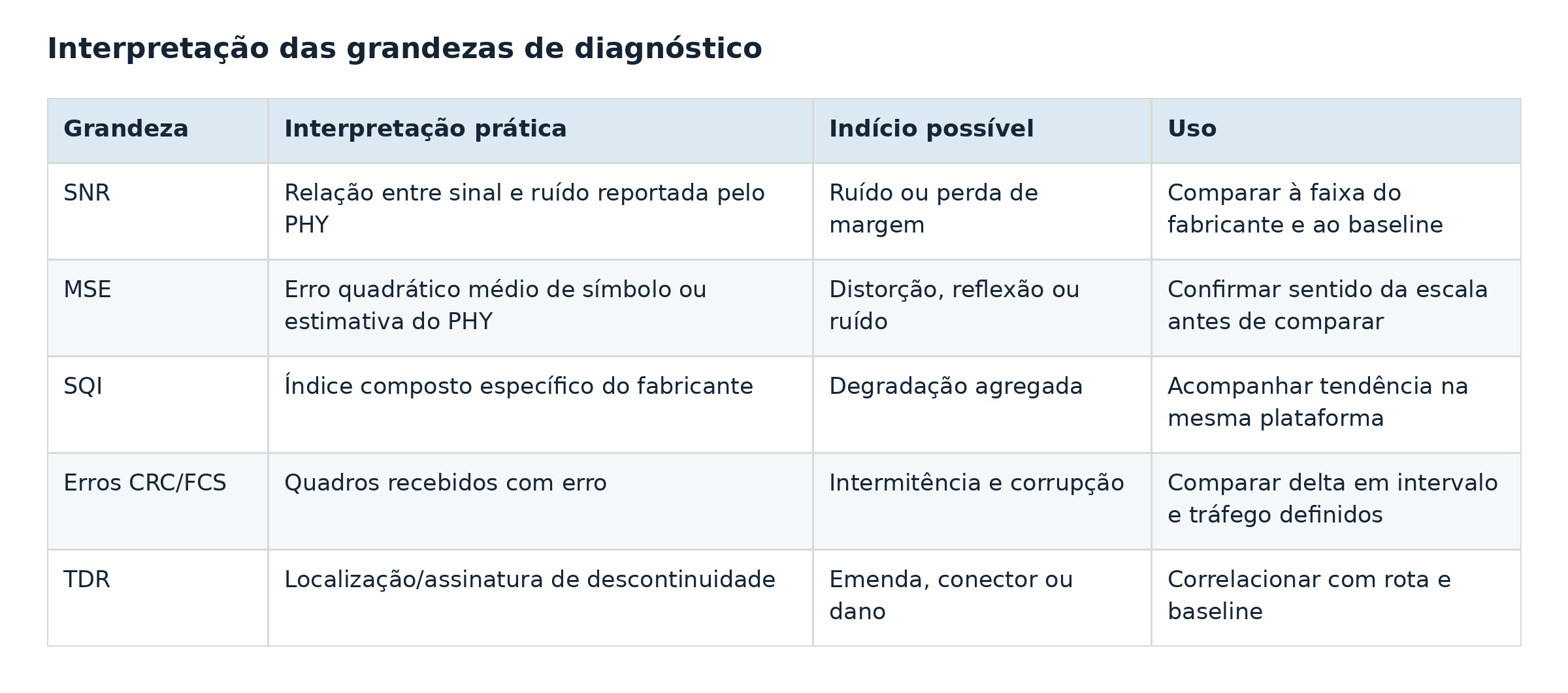

Confirmar estabelecimento do link em cada porta e coletar indicadores do PHY após estabilização, mantendo registrados modelo, firmware, temperatura aproximada, carga, instante e intervalo. Evitar comparar números de PHY distintos como se tivessem escala padronizada.

O contador deve ser registrado no início e no fim de uma janela definida, junto com duração e tráfego; uma leitura absoluta isolada pode refletir eventos anteriores. Use TDR apenas com ferramenta e porta compatíveis, conforme instruções do fabricante. Reflexões e distância estimada exigem correlação com o comprimento físico e a velocidade de propagação do cabo; uma curva saudável guardada na entrega é uma referência útil.

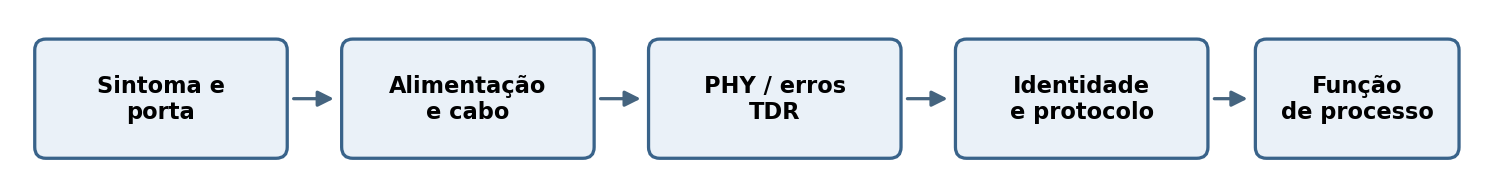

Figura 3 — Investigação progressiva de uma porta com falha ou perda de margem.

5 Descoberta e configuração de protocolo
No exemplo PROFINET, comparar topologia planejada com vizinhos LLDP quando disponíveis; executar identificação DCP, conferir e atribuir NameOfStation e IP sem duplicidade; importar o GSDML compatível; estabelecer AR e validar IO Data, tempo de atualização, watchdog, alarmes e diagnóstico suportado. Registrar versões e capturas. Em MRP ou S2, realizar ensaio de redundância aprovado, observando tempo de recuperação e efeito na função. NE 107 descreve categorias de status quando mapeadas pelo dispositivo e pela aplicação.

Se o protocolo for outro, substituir estes passos pela descoberta, identidade, configuração, troca de dados, diagnósticos e redundância pertinentes à respectiva pilha. OPC UA e HART IP só devem entrar no teste quando estiverem de fato implementados no projeto.

6 Testes funcionais e documentação

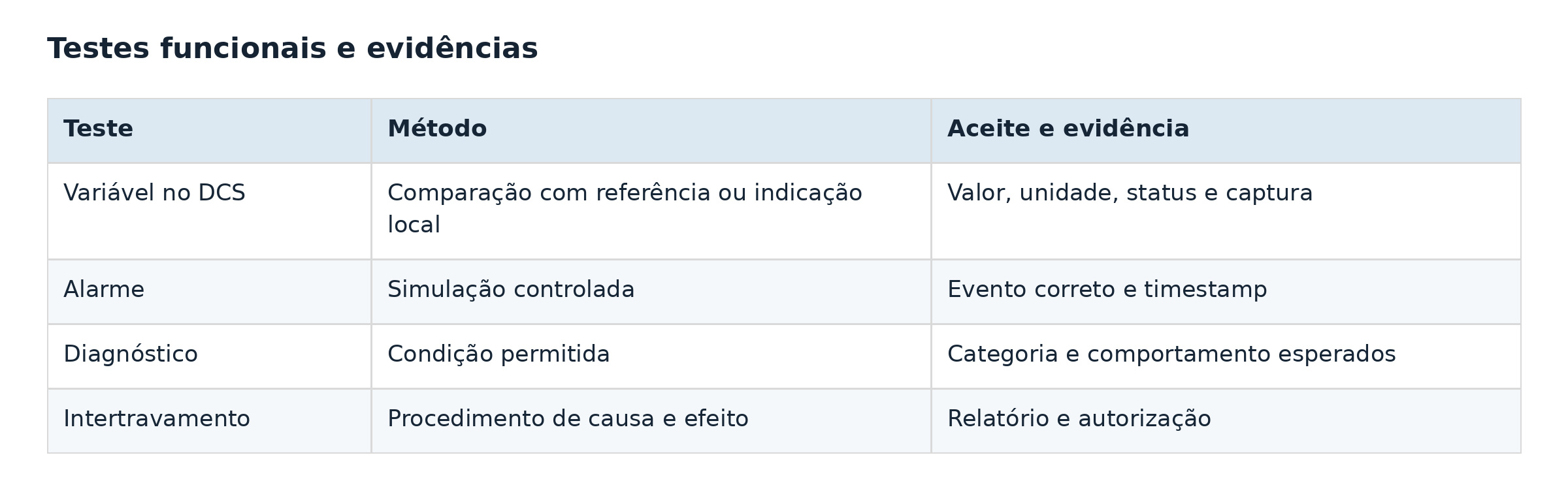

Comparar variável de processo no instrumento e no DCS, validar unidade, escala, qualidade e atualização; simular alarmes e diagnósticos em condições permitidas; executar intertravamentos apenas segundo procedimento aprovado. Registrar estímulo, resposta esperada, resposta observada, horário e responsável. Uma função crítica não deve ser aprovada apenas com o link estável.

O pacote as built deve conter topologia, associação tag/porta, identificação dos ativos, versões, parâmetros de comunicação, medições elétricas, capturas PHY, contadores, curvas TDR quando aplicáveis, testes de processo, desvios e sua disposição. Treinar manutenção para localizar uma porta, consultar diagnósticos e comparar os valores atuais ao baseline.

7 Estudo de caso ilustrativo

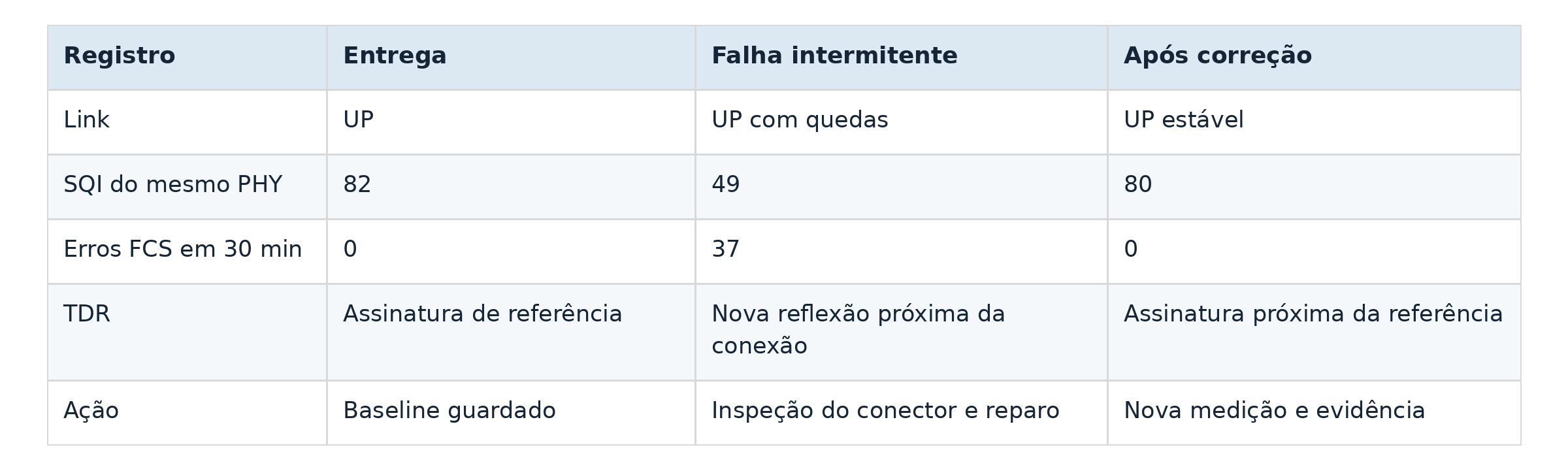

Os números abaixo são fictícios e servem apenas para demonstrar o método. Dois registros da mesma porta e do mesmo modelo de PHY são comparados sob carga e condições semelhantes; não representam limiares universais.

A queda do SQI e o crescimento do contador motivam investigação, mas não identificam sozinhos a causa. A nova reflexão localiza uma região provável; a inspeção confirma a conexão defeituosa. Após o reparo, repetir as medições e o teste funcional. Guardar o registro antigo e a nova condição aprovada, com data e justificativa.

8 Encerramento e aceite
Encerrar quando as portas estiverem identificadas, as medições e testes forem rastreáveis, a comunicação e a função forem estáveis pelo intervalo acordado, as não conformidades críticas tiverem sido resolvidas e operação e manutenção tiverem recebido o as built e os baselines. Pendências não críticas exigem responsável, prazo e aceitação formal.

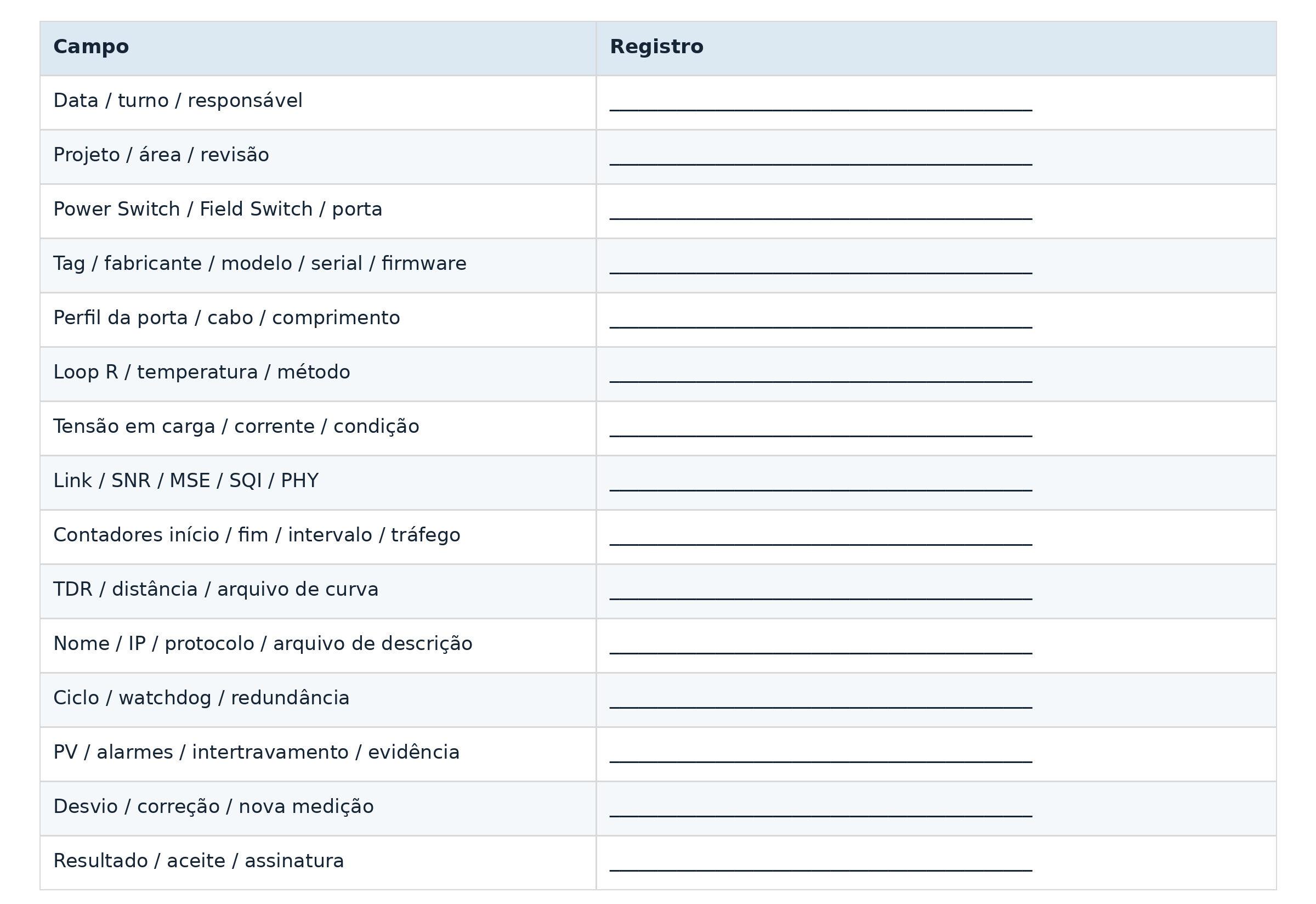

Anexo A Folha de comissionamento por porta
Preencher uma folha para cada porta e anexar medições, capturas e fotografias indicadas.

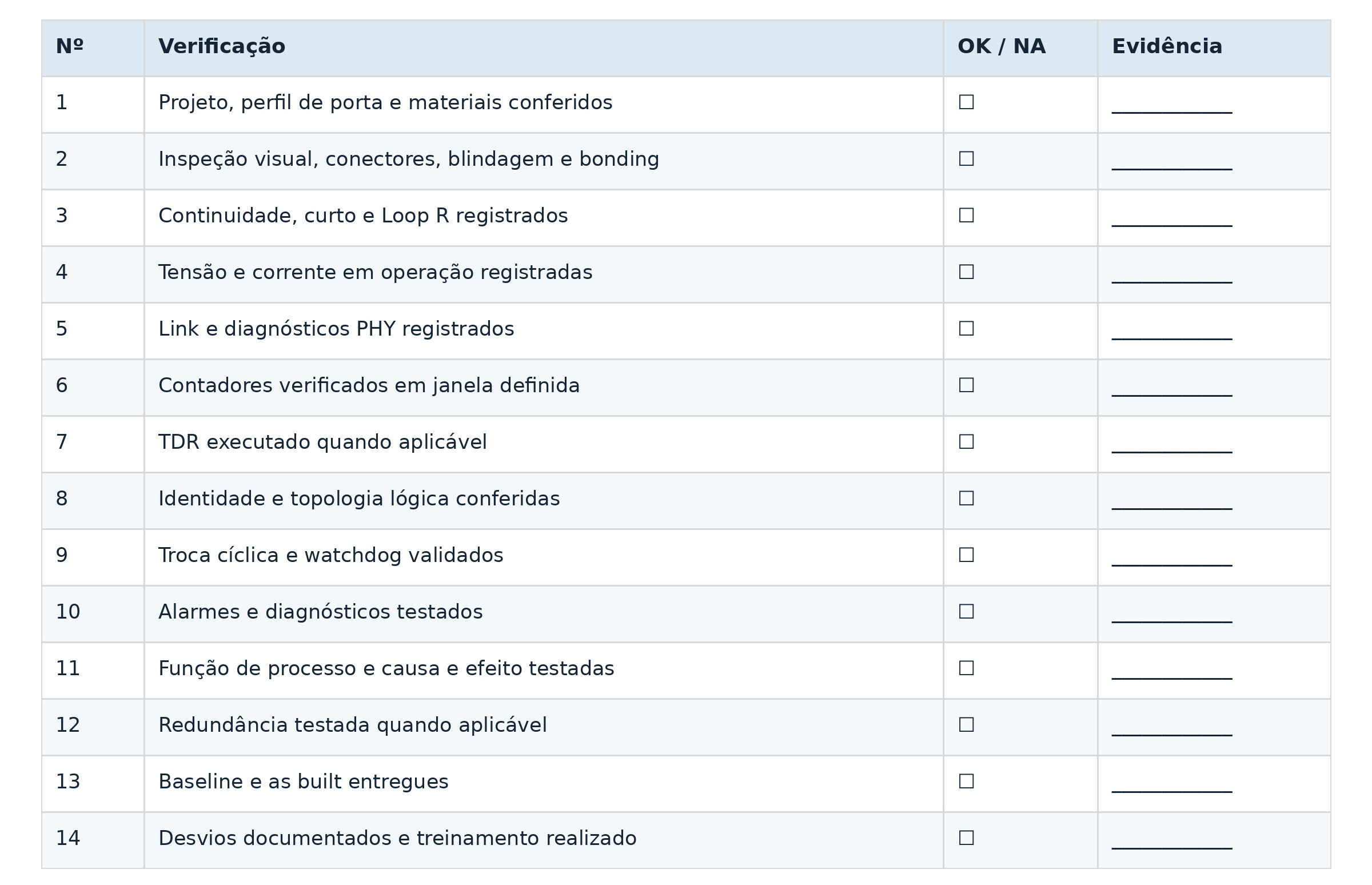

Anexo B Checklist de aceitação



—

Referências:
[1] FieldComm Group, ODVA, OPC Foundation e PI. Ethernet-APL Engineering Guideline, AG10190, versão 1.0, 2021. https://www.fieldcommgroup.org/sites/default/files/imce_files/technology/documents/Ethernet_APL_Engineering_Guideline_v1.0.pdf
[2] FieldComm Group. Ethernet-APL Specifications, página de especificações e documentos técnicos. https://www.fieldcommgroup.org/technologies/ethernet-apl/apl-specifications
[3] Ethernet-APL Project. Ethernet-APL, descrição de arquitetura, alimentação e camada física. https://www.ethernet-apl.org/about/
[4] PROFIBUS & PROFINET International. PROFINET over APL, descrição de integração e mídia. https://www.profibus.com/technologies/profinet/connectivity-technologies/profinet-over-apl
[5] Artigos Técnicos César Cassiolato



(*) César Cassiolato, CEO da Vivace Process Instruments LTDA.
