VNA10: Atenuador de Ruídos

Outras Notícias

VMV11: Transmissor de Pressão INLINE e Temperatura PROFIBUS-PA em uma mesma carcaça Siemens Lança Novos Módulos de E/S Simatic ET 200AL IO Link SIG200: Sensor Integration Gateway PMD Profiler Conectividade em tempo real com CPX-AP-I Gateway Analisador de Redes PROFIBUS – AN-X-PB – dois modos operacionais para identificação de problemas complexos Conheça o TS Analisador ASi, ferramenta para diagnóstico e certificação de redes AS-i Workshops Online: Festo divulga calendário de temas para 2021 Treinamentos 2021 | PITCs Inatel e WESTCON Integração entre PI Brasil e UFU visa promoção da tecnologia AS-i Diretoria de IO-Link apresenta vantagens da tecnologia para profissionais da Scania Sensor de pressão com IO-Link para máquinas inteligentes SIM4X00 E SIM10XX | Sensor Integration Machines Drivers para servomotores Festo VMI10-P: Conversor multiponto de sinal analógico para PROFIBUS-PA

A convivência de equipamentos em tecnologias diferentes, somada à inadequação das instalações, facilita a emissão de energia eletromagnética. Com isso, é comum que se tenha problemas de compatibilidade eletromagnética (EMC).


A EMI é a energia que causa resposta indesejável a qualquer equipamento, podendo ser gerada por centelhamento nas escovas de motores, chaveamento de circuitos de potência, acionamentos de cargas indutivas e resistivas, acionamentos de relés, chaves, disjuntores, lâmpadas fluorescentes, aquecedores, ignições automotivas, descargas atmosféricas e mesmo descargas eletrostáticas entre pessoas e equipamentos, aparelhos de micro-ondas, equipamentos de comunicação móvel etc.


Tudo isso pode provocar alterações, causando sobretensão, subtensão, picos, transientes, o que, em redes de comunicação, pode ocasionar grande impacto. Isso é muito comum nas indústrias e fábricas, onde a EMI é muito frequente em função do maior uso de máquinas (máquinas de soldas, por exemplo) e motores (CCMs) com as redes digitais e de computadores próximas a essas áreas.


Os maiores problemas gerados pela EMI resultam de situações esporádicas, que degradam os sinais de comunicação em redes digitais.


A topologia e a distribuição do cabeamento, os tipos de cabos e as técnicas de proteções são fatores que devem ser considerados para a minimização dos efeitos de EMI. Lembre-se de que em altas frequências, os cabos se comportam como um sistema de transmissão com linhas cruzadas e confusas, refletindo energia e espalhando-a de um circuito a outro.


O ruído em modo comum tem presença na maioria das instalações e raramente consiste em apenas um nível DC. A maior parte das fontes de tensão de modo comum contém componentes AC, além de um deslocamento DC. O ruído é acoplado aos sinais devido ao ambiente eletromagnético. Isso é problemático para sinais de comunicação com baixo nível, que passam por amplificadores e condicionadores de sinais, como os das redes digitais PROFIBUS-PA, Foundation fieldbus e HART®.



Esses ruídos vêm por mecanismos de acoplamentos capacitivo, indutivo ou radiativo. O acoplamento capacitivo resulta de campos elétricos que variam no tempo, como aqueles criados por relés próximos ou outros sinais de medição. O ruído indutivo ou magneticamente acoplado resulta de campos magnéticos variáveis no tempo, como os criados por máquinas ou motores próximos. Se a fonte do campo eletromagnético estiver longe do circuito de comunicação, o acoplamento do campo elétrico e magnético é considerado um acoplamento eletromagnético ou radiativo combinado. Em todos os casos, uma tensão de modo comum variável com o tempo é acoplada ao sinal, podendo causar intermitências ou falhas.


Há muitos fatores a serem considerados ao tentar reduzir o ruído em um sistema de automação industrial. Além da blindagem, cabeamento e terminação adequados, uma consideração cuidadosa das tensões de modo comum, aterramento e fontes de ruído próximas é essencial para resultados precisos. No entanto, compreender o ambiente elétrico do seu sistema nem sempre é simples. O isolamento é um meio fácil de adicionar outra camada de confiança às suas medições, independentemente do sinal ou da aplicação.

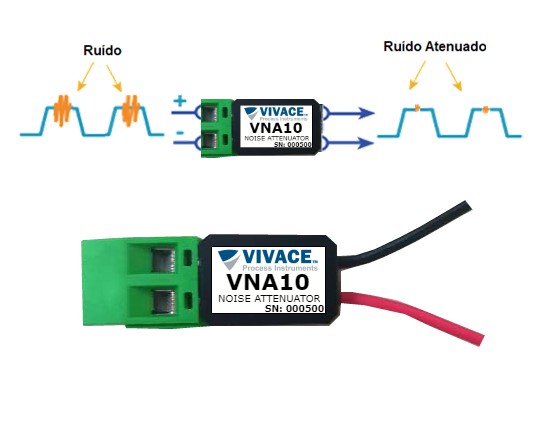

Pensando nisso, a VIVACE desenvolveu o VNA10, um filtro eletrônico de EMI que aumenta a disponibilidade dos sinais de comunicação e garante uma redução significativa dos ruídos em modo comum em redes digitais.


A corrente de modo comum flui em ambos os condutores do sinal PROFIBUS-PA, Foundation fieldbus e HART®, na mesma direção e retorna ao terra via capacitância parasita. Nesse caso, as correntes geram campos magnéticos com iguais magnitude e polaridade, que não se anulam.


A corrente de modo comum é capaz de gerar um campo eletromagnético. Os sinais de radiofrequência são fontes comuns de ruído de modo-comum. É o maior problema em cabos devido à impedância comum entre o sinal e seu retorno.


A corrente de modo comum, fluindo na mesma direção através do VNA10, cria campos magnéticos iguais e em fase que se somam.  O VNA10 criará uma alta impedância para o sinal de modo comum, atenuando-o.


O VNA10 possui design reduzido e robusto, proporcionando fácil instalação dentro de caixas de junção e proteção, assim como em borneiras dos equipamentos de campo.
