Proposta de valor para disponibilidade e manutenção
Em redes PROFIBUS DP, uma parcela relevante das ocorrências atribuídas a “problemas de rede” tem origem no meio físico RS-485 e costuma ser causada por degradação gradativa da infraestrutura. A relação entre velocidade de comunicação e comprimento máximo de segmento explica, na prática, por que redes operando em taxas mais elevadas tornam-se mais sensíveis e por que a divisão da rede em segmentos passa a ser um requisito de confiabilidade. Essa abordagem reduz o raio de impacto das falhas e torna o diagnóstico mais objetivo. Quando combinada com o monitoramento do protocolo junto ao mestre e com a observação do sinal elétrico em cada segmento, a manutenção passa a atuar com base em evidências, reduzindo significativamente o tempo de isolamento e correção de falhas. Esta publicação revisa limites de comprimento por velocidade, princípios de topologia e comissionamento e descreve uma arquitetura confiável para elevar a robustez e capacidade de diagnóstico de redes PROFIBUS.
1- Limites de comprimento por velocidade, por que a segmentação vira obrigatória
A distância máxima de um segmento PROFIBUS DP em cobre depende diretamente da taxa de transmissão. Em campo, isso costuma ser o divisor entre uma rede com margem e uma rede “no limite”. Os itens abaixo detalham os comprimentos máximos permitidos para cada baudrate:
– 9,6 kbit/s: 1200 m;
– 19,2 kbit/s: 1200 m;
– 45,45 kbit/s: 1200 m;
– 93,75 kbit/s: 1200 m;
– 187,5 kbit/s: 1000 m;
– 500 kbit/s: 400 m;
– 1,5 Mbit/s: 200 m;
– 3,0 Mbit/s: 100 m;
– 6,0 Mbit/s: 100 m;
– 12,0 Mbit/s: 100 m.
Em velocidades mais altas, a margem física de tolerância do sistema reduz, pequenas deteriorações em conectores, blindagem e qualidade de instalação tendem a se converter em intermitências.
2- Segmentação correta começa com topologia e comissionamento
Diante dessas limitações físicas, a segmentação surge como resposta natural, mas seus benefícios dependem diretamente de uma topologia correta e de uma instalação e comissionamento organizados.
Segmentação ajuda, porém não corrige erros de montagem. Como boa prática recomenda-se não instalar spurs em um segmento RS-485, apenas daisy-chain.
O guia de comissionamento recomenda que cada segmento seja testado e documentado individualmente, usando checklists de inspeção visual e análise dinâmica da comunicação.
Essa disciplina cria um baseline da instalação e sem isso a manutenção tende a recomeçar do zero a cada ocorrência de falha.
3- Hub PROFIBUS, contenção de falhas e apoio à análise

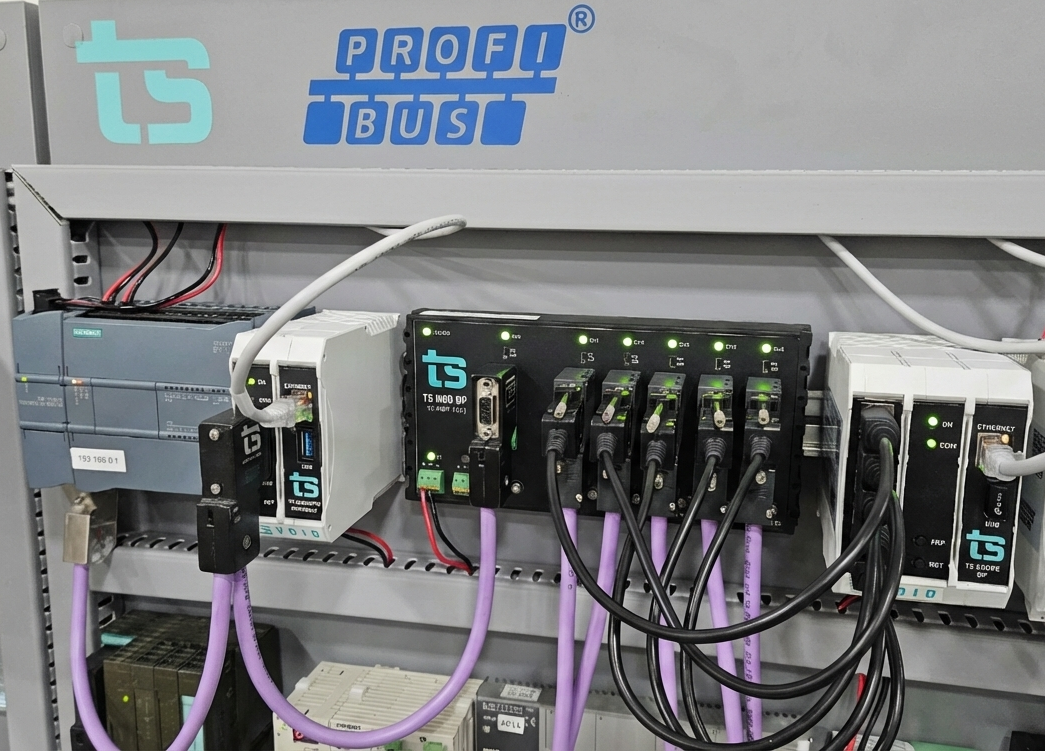

Uma arquitetura comum de segmentação utiliza um hub, ou multirrepetidor, que conecta o mestre a múltiplos segmentos. No caso do TS HUB DP, o equipamento é destinado à segmentação de redes PROFIBUS DP em RS-485, regenerando o sinal de cada segmento para o canal principal (CH0), onde se conecta o mestre.
Um ponto prático, que impacta diretamente a manutenção, é o filtro por canal. O TS HUB DP filtra as mensagens de resposta dos escravos de modo que, ao conectar um analisador, são visualizadas apenas as respostas dos escravos pertinentes ao canal em análise, o que reduz dificuldade de diagnóstico e simplifica a tomada de decisão em campo.
Características adicionais, relevantes para disponibilidade, incluem até cinco novos segmentos DP, suporte de até 31 escravos por segmento, e isolamento por canal em condições de alta capacitância, curto entre A e B e ruído, com desativação do canal afetado (em casos extremos) e manutenção dos demais em operação.
O equipamento opera de 9,6 kbit/s até 12 Mbit/s com, alimentação redundante em 24Vdc e permite conexão por borne mola ou conector DB9.
4- Monitoramento em duas camadas, protocolo no mestre e meio físico por segmento
Segmentação melhora significativamente a contenção de problemas na rede e o monitoramento aumenta observabilidade e reduz o tempo necessário para localizar e confirmar causa raiz.
Camada de protocolo: monitoramento de protocolo no canal do mestre (CH0).
Instalar o TS Monitor PROFIBUS junto ao mestre permite acompanhar a rede sob a perspectiva do protocolo, identificando padrões que antecedem instabilidades e facilitando a correlação entre eventos e segmentos suspeitos, em linha com a abordagem de documentação recomendada em comissionamento.
Este monitoramento é independente do hub, portanto pode ser implantado por etapas, inclusive em redes que ainda não passaram por segmentação.
Camada de meio-físico: observação do meio físico por segmento.
Como a causa raiz frequentemente está no sinal RS-485, observar o meio físico por segmento acelera a validação de hipóteses de instalação e integridade elétrica. O TS Scope DP 5Ch permite observar os canais individualmente e utiliza adaptador de leitura de alta impedância, na prática, sem carregar o barramento e sem interferir na operação, característica importante para manter a operação e monitoramento 24/7.
5- Implantação rápida, com ganho imediato
– Priorizar o trecho crítico: identifique os segmentos com maior impacto e maior recorrência, comece por onde a intermitência já custa tempo e produção.
– Definir segmentos simples e compatíveis com a velocidade: segmente por distância e ambiente, mantendo a topologia limpa, em série, sem derivações.
– Entrar com o hub e criar fronteiras claras no mesmo dia: instale o hub de segmentação para conter falhas por canal e acelerar o diagnóstico com filtragem por canal.
– Escalar monitoramento por etapas, sem complicar a rede: monitore o protocolo no canal do mestre e valide o meio físico por segmento quando houver suspeita, isso encurta o ciclo de diagnóstico e correção.
6- Implantação rápida, com ganho imediato
A correlação entre baudrate e limite físico de segmento explica por que redes PROFIBUS DP rápidas exigem mais cuidado de instalação e, principalmente, segmentação para manter margem e robustez a falha. Ao segmentar corretamente, com topologia adequada e comissionamento documentado, você reduz o efeito cascata de falhas, melhora a disponibilidade e cria um baseline que evita “reiniciar do zero” a cada intermitência. Ao adicionar duas camadas de monitoramento, protocolo no mestre e meio físico por segmento, a equipe deixa de atuar por tentativa e erro, passa a priorizar ações por evidência, encurtando o ciclo diagnóstico, isolamento e correção, e sustentando um modelo de manutenção mais proativo. Em termos de gestão, isso se traduz em menos tempo improdutivo de equipe, menor risco de paradas recorrentes e economia significativa de recursos, com fronteiras técnicas claras e dados contínuos para orientar decisões.
Referências
- PI, PROFIBUS Planning/Design Guideline, seção sobre data rate e distâncias máximas.
- Toledo e Souza, Treinamento PROFIBUS DP/PA – 2025
- PI, PROFIBUS Assembling Guideline, regra “no spurs or branch lines” em RS-485.
- PI, PROFIBUS Commissioning Guideline, checklists e documentação por segmento.
- Toledo e Souza, Datasheet TS HUB DP, filtragem por canal, isolamento e especificações.
- Toledo e Souza, Manual TS Scope DP 5Ch.
