Gateway Analisador de Redes PROFIBUS – AN-X-PB – dois modos operacionais para identificação de problemas complexos

Outras Notícias

VNA10: Atenuador de Ruídos VMV11: Transmissor de Pressão INLINE e Temperatura PROFIBUS-PA em uma mesma carcaça Siemens Lança Novos Módulos de E/S Simatic ET 200AL IO Link SIG200: Sensor Integration Gateway PMD Profiler Conectividade em tempo real com CPX-AP-I Conheça o TS Analisador ASi, ferramenta para diagnóstico e certificação de redes AS-i Workshops Online: Festo divulga calendário de temas para 2021 Treinamentos 2021 | PITCs Inatel e WESTCON Integração entre PI Brasil e UFU visa promoção da tecnologia AS-i Diretoria de IO-Link apresenta vantagens da tecnologia para profissionais da Scania Sensor de pressão com IO-Link para máquinas inteligentes SIM4X00 E SIM10XX | Sensor Integration Machines Drivers para servomotores Festo VMI10-P: Conversor multiponto de sinal analógico para PROFIBUS-PA

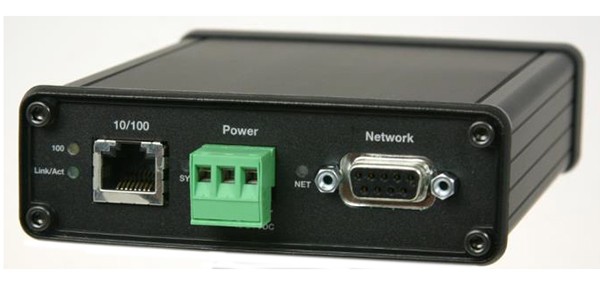

O PROFIBUS Multi-Slave ou Gateway Analisador de Redes PROFIBUSda Prosoft Technology possui dois modos operacionais distintos.


O primeiro modo, PROFIBUS Multi-Slave, permite a transferência de grandes quantidades de dados de um controlador PROFIBUS-DP Mestre para EtherNet/IP ou PLCs habilitados para Modbus TCP. A funcionalidade Multi-Slave permite que até 15.250 palavras de dados de entrada e saída sejam transferidos sem a necessidade do código PLC de multiplexação ser escrito em uma solução tradicional de um único slave.


Abaixo, alguns recursos do modo PROFIBUS® Multi-Slave:

  • Configura por meio de um navegador da web (nenhum software de configuração especial é necessário);
  • Opção de configuração de 1 a 125 slaves PROFIBUS;
  • Suporta taxas de transmissão PROFIBUS de 9600 bps a 12 Mbps;
  • A ferramenta de monitoramento de rede PROFIBUS mostra o tráfego de rede de/e para um endereço de nó especificado pelo usuário;
  • Capacidade de visualizar a configuração e o diagnóstico por meio de um navegador da web, permitindo o monitoramento remoto ou solução de problemas;
  • Suporta o envio de até 250 palavras de dados de entrada e 248 palavras de dados de saída em uma conexão de E / S para um PLC Allen-Bradley®;
  • Suporta instruções de mensagem Classe 3 para mover dados para PLCs Allen-Bradley;
  • Suporta até 16 conexões de cliente Modbus TCP;
  • Suporta Códigos de Função Modbus 2, 3, 4, 5, 6, 15, 16.


O segundo modo, Captura de Rede PROFIBUS, facilita a captura, registro e filtragem de pacotes em uma rede PROFIBUS sem interromper a rede de produção em execução. Isso permite que uma análise de causa raiz seja realizada nos pacotes PROFIBUS capturados, o que ajuda na identificação de problemas complexos.


Abaixo, alguns recursos do modo Captura de Rede PROFIBUS®:

  • Monitora passivamente todos os pacotes PROFIBUS enviados pela rede;
  • O arquivo de captura pode ser configurado para usar um buffer circular, para capturar dados por um período específico ou para interromper a captura após a ocorrência de um número especificado de erros;
  • As opções de filtragem incluem endereço de origem, endereço de destino, valores de controle de quadro e status detalhado;
  • Frame Data e Frame CheckSum que permite que apenas os dados especificados sejam registrados e exibidos;
  • Uma equação de filtragem pode ser escrita para limitar ainda mais os dados capturados e exibidos;
  • Formato de hora personalizável;
  • Os dados capturados podem ser salvos para uso futuro.


Para mais informações sobre gateways ou outras soluções para redes de comunicação industrial, IIOT, Cyber Security e Indústria 4.0, entre em contato com a Baumier Automation (www.baumier.com.br |contato@baumier.com.br).
