César Cassiolato (*)
Introdução
Em redes de campo industriais, especialmente em PROFIBUS-PA, a confiabilidade da comunicação é vital para a operação segura e contínua dos processos. O que muitos profissionais não percebem é que pequenos problemas de isolação — frequentemente invisíveis a olho nu — podem ser a raiz de falhas graves de comunicação, levando a erros de pacotes, desconexões de dispositivos e até paradas completas de planta.
Este artigo explora os riscos associados à baixa isolação em redes PROFIBUS-PA, as causas mais comuns e boas práticas essenciais para evitar esses problemas.
Como a baixa isolação impacta a comunicação PROFIBUS-PA
O PROFIBUS-PA opera com sinais diferenciais de baixa amplitude, tipicamente da ordem de 1V. Essa característica torna o sistema extremamente sensível a qualquer tipo de fuga de corrente provocada por isolação comprometida. Pequenas perdas que seriam desprezíveis em sistemas de alta tensão são suficientes para:
- Distorcer o sinal de comunicação;
- Aumentar a susceptibilidade a ruídos;
- Induzir erros de transmissão (CRC, perda de telegramas etc.);
- Causar o desligamento de dispositivos;
- Provocar a perda total de controle de processo.
E o mais alarmante: problemas de isolação geralmente se desenvolvem silenciosamente, sem sintomas evidentes, até culminarem em falhas críticas.

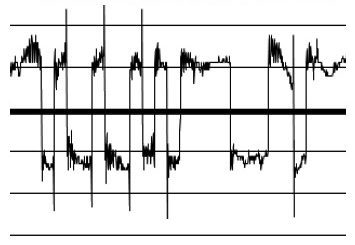

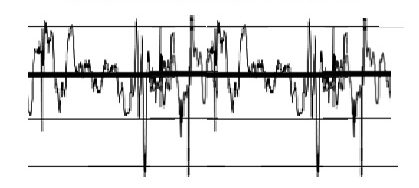

Baixa isolação gerando vulnerabilidade a ruídos
Principais causas de baixa isolação em redes PROFIBUS-PA
- Infiltração de umidade: condensação, chuva ou lavagem industrial podem penetrar em conectores e caixas de passagem mal vedados;
- Cabos danificados: pequenos cortes, esmagamentos ou dobras excessivas no cabo degradam a isolação entre condutores;
- Envelhecimento natural dos materiais: exposição prolongada a UV, ozônio, produtos químicos ou temperatura elevada acelera a deterioração da isolação;
- Mau uso de prensa-cabos: seleção incorreta de prensa-cabos ou montagem inadequada permite a entrada de água;
- Conectores de baixo grau de proteção: conexões sem grau de proteção mínimo IP67 são pontos vulneráveis.
Boas Práticas para garantir a alta isolação
✅ Escolha cabos e componentes certificados para campo
- Utilize apenas cabos de rede PROFIBUS-PA com especificações industriais, blindagem 100% eficiente e dupla isolação;
- Prensa-cabos e conectores devem ter grau de proteção IP67 ou superior para ambientes agressivos.
✅ Instale correta e inteligentemente
- Sempre leve o cabo por baixo até o equipamento: isso cria um “gotejamento natural” e impede que a água escorra diretamente para os terminais;
- Evite deixar cabos em posição onde possam formar “bolsas” de água.
✅ Faça inspeções periódicas
- Teste a resistência de isolação da rede regularmente, principalmente em ambientes com alta umidade ou variações extremas de temperatura;
- Ferramentas como megômetros (testadores de isolação) são imprescindíveis. Siga as recomendações dos fabricantes quanto ao critério da megagem.
✅ Utilize analisadores de rede PROFIBUS
- Ferramentas de diagnóstico, como analisadores de rede, podem medir jitter, nível de sinal e taxa de erro;
- Detectar cedo anormalidades permite a intervenção antes que problemas se agravem.
Dicas práticas de campo
🔹 Ao especificar conectores, prefira modelos que têm selo de vedação dupla e terminais encapsulados;
🔹 Em instalações muito críticas, considere cabos com blindagem adicional contra interferências eletromagnéticas (EMI);
🔹 Em redes existentes, um bom programa de manutenção preventiva inclui:
- Inspeção visual dos cabos;
- Testes anuais de resistência de isolação;
- Análise semestral da qualidade de sinal.
✅ Checklist técnico: prevenção de baixa isolação em redes PROFIBUS-PA
- Planejamento e instalação
- Utilizar cabos específicos para PROFIBUS-PA (blindagem 100% trançada e dupla isolação);
- Escolher prensa-cabos e conectores com grau de proteção mínimo IP67;
- Passar o cabo de forma que entre no equipamento por baixo, evitando acúmulo de água nos terminais;
- Evitar dobras excessivas nos cabos, respeitando o raio mínimo de curvatura recomendado pelo fabricante;
- Certificar a vedação de caixas de passagem e terminais, especialmente em áreas externas.
- Manutenção preventiva
- Inspecionar, visualmente, cabos, conectores e prensa-cabos quanto a sinais de:
- Umidade;
- Trincas ou cortes na isolação;
- Danos mecânicos.
- Fazer teste de isolação elétrica dos cabos, anualmente:
- Utilizar megômetro apropriado para cabos de baixa tensão (por exemplo, teste 500VDC, medindo entre condutores, malha/terra). Desconectar todos os dispositivos da rede antes do teste (testar apenas o cabo e conectores);
- Aceitar apenas valores acima de 5 GΩ·km como seguros (ou conforme orientação do fabricante).
- Verificar o estado de aterramento da blindagem dos cabos: deve ser contínuo e efetivo.
- Monitoramento da qualidade de comunicação
- Analisar periodicamente a rede com instrumentos, como analisadores de PROFIBUS:
- Medir nível de sinal;
- Avaliar jitter (variações de tempo de comunicação, não pode ser maior que 3.2 us no PROFIBUS-PA);
- Identificar retransmissões e erros de telegrama.
- Registrar tendências de qualidade da rede para detectar degradações progressivas.
- Boas práticas operacionais
- Evitar abrir conexões em dias úmidos ou ambientes molhados sem proteção adequada;
- Reapertar, periodicamente, conectores e prensa-cabos, evitando folgas que possam comprometer a vedação;
- Substituir, imediatamente, cabos ou conectores suspeitos de comprometimento de isolação.
- Procedimentos em caso de falhas
- Se detectar erros de comunicação:
- Priorizar a investigação de falhas de isolação antes de substituir dispositivos;
- Fazer testes de resistência de isolação na rede.
- Em caso de baixa isolação confirmada:
- Isolar o segmento afetado;
- Substituir os cabos e conectores danificados.
Conclusão
Em PROFIBUS-PA, a baixa isolação é o inimigo silencioso que sabota a comunicação: cuide dos detalhes ou prepare-se para a próxima parada inesperada.
Em um ambiente industrial moderno, onde a confiabilidade é essencial, a negligência nos detalhes de isolação pode custar caro em paradas não planejadas, perda de produção e danos à reputação da planta.
Adotar uma abordagem preventiva e criteriosa na instalação e manutenção da rede é a melhor maneira de garantir comunicação estável e contínua em sistemas PROFIBUS-PA.
(*) César Cassiolato é presidente & CEO da Vivace Process Instruments
