Raio de Curvatura Mínima e Instalações PROFIBUS

Outros artigos técnicos

  • NI LabVIEW como SCADA e HMI
  • AS-Interface Integration in PROFINET IO
  • WTECH: MÉTODOS PARA DIAGNÓSTICO EM REDES PROFIBUS DP
  • WIKA: Medição de Temperatura. Termopares: Custo e Benefício
  • Medição da Temperatura
  • WIKA: Medição de nível em tanques pela pressão diferencial.
  • WIKA: Especificação de Transmissores de Pressão
  • Implementação de Device Type Manager para posicionador inteligente Profibus PA
  • Instalações em Profibus-DP: técnicas & dicas.
  • DT303: transmissor de densidade com tecnologia Profibus-PA
  • Dicas de dimensionamento e instalação em redes Profibus PA
  • Profibus: por dentro dos Indentifier Formats.
  • Profibus: Tempo de Barramento.
  • Profibus: Por dentro da mudança de endereços das estações – Change Station Address .
  • Profibus-PA: Byte de Status e Fail-Safe .
  • Versões do PROFIBUS-DP
  • Profibus-PA: Especificações para o Modelo de Blocos
  • EVOLUÇÃO DA MEDIÇÃO DA TEMPERATURA E DETALHES DE UM TRANSMISSOR DE TEMPERATURA PROFIBUS-PA
  • GATEWAY ANYBUS-X
  • A IMPORTÂNCIA DOS TERMINADORES DE BARRAMENTO NA REDE PROFIBUS
  • PROTOCOLO AS-I: AGREGANDO INTELIGÊNCIA A SENSORES E ATUADORES
  • Uso de repetidores em Profibus-DP
  • Uma visão de Profibus, desde a instalação até a configuração básica – Parte 1
  • Métodos para Diagnóstico de Falhas em Redes PROFIBUS DP
  • Uma visão do protocolo industrial Profinet e suas aplicações
  • Protetor de transientes em redes Profibus
  • Uma visão de Profibus, desde a instalação até a configuração básica – Parte 2
  • Uma visão de Profibus, desde a instalação até a configuração básica – Parte 3
  • Uma visão de Profibus, desde a instalação até a configuração básica – Parte 4
  • Métodos para diagnóstico em redes Profibus DP
  • Uma visão de Profibus, desde a instalação até a configuração básica – Parte 5
  • Diretrizes para Projeto e Instalação de Redes PROFIBUS DP
  • Uma visão de Profibus, desde a instalação até a configuração básica – Parte 6
  • Gestão de Ativos em Profibus – uma visão prática para a manutenção.
  • Introdução ao PST - Partial Stroke Test - Teste de Curso Parcial
  • Interferência Eletromagnética e Instalações PROFIBUS
  • Automação baseada em componentes para indústria de alimentos e bebidas
  • NI LABVIEW COMO SCADA E HMI
  • A medição de pressão e um pouco de história
  • MEDIÇÃO DE VAZÃO
  • Conexão a quente de redes Profibus-DP em atmosferas explosivas.
  • PROFIsafe – o perfil de segurança PROFIBUS
  • Profibus-PA: byte de status e Fail-Safe
  • EMI – Interferência Eletromagnética
  • Aterramento, Blindagem, Ruídos e dicas de instalação
  • Implementação de Device Type Manager para posicionador inteligente Profibus PA
  • FISCO: Fieldbus Intrinsically Safe Concept
  • Sensor Hall – A tecnologia dos Posicionadores Inteligentes de última geração
  • PROFIBUS Integration in PROFINET IO
  • O que é PROFIBUS
  • O Profinet na Automação de Processos
  • LMP-100 – Solução eficiente para conexão de redes Modbus e Profibus.
  • DC303 - Entradas e Saídas Discretas em sistemas Profibus com controle híbridos e aplicações de bateladas.
  • Gerenciamento de Ativos e Autodiagnose
  • Raio de Curvatura Mínima e Instalações PROFIBUS
  • PROFIBUS – Fique por dentro do DPV2 na prática
  • Soluções National Instruments para barramentos industriais
  • Dimensionamento da quantidade de equipamentos em uma rede PROFIBUS-PA
  • O uso de entradas e saídas remotas em Profibus-PA facilitando a automação de processos em sistemas de controle
  • EDDL - Electronic Device Description Language & FDT/DTM – Field Device Tool/ Device TypeManagement & FDI - Field Device Integration
  • Procedimento de atualização de hardware para acesso a dados HART em remotas PROFIBUS
  • Conecte o LabVIEW a qualquer rede industrial e CLP
  • Algumas dicas de soluções de problemas no PROFIBUS-DP
  • FIBRA ÓTICA E PROFIBUS: A UNIÃO SEM RUÍDOS
  • IO-LINK
  • PROFINET The Backbone for Industrie
  • RoboChap - Robo de Chapisco em Moenda - ProfiNet Wireless
  • O FUTURO DAS TECNOLOGIAS PI
  • IO-Link vs Ethernet ou IO-Link over Ethernet
  • Comunicação multiprotocolo no nível de I/O: Simplificando a coleta de dados em fábricas industriais

César Cassiolato (cesarcass@smar.com.br), Diretor de Marketing, Qualidade, Assistência Técnica e Instalações Industriais da SMAR Equipamentos Industriais Ltda. engenheiro Certificado na Tecnologia PROFIBUS e Instalações PROFIBUS pela Universidade Metropolitan de Manchester, Reino Unido.



Flexão, alongamento, torções, esmagamentos durante o processo de instalação do cabo PROFIBUS podem forçar os condutores ou mesmo alterarem suas seções transversais. Isso perturba o eixo comum dos condutores e blindagem, e mostra-se como uma mudança na impedância no ponto de estresse do cabo. Através da captura de sinais, estes pontos podem ser facilmente identificados pelas reflexões nos sinais. Em todos os casos, o raio mínimo especificado refere-se à superfície interna do cabo, e não ao eixo do cabo.

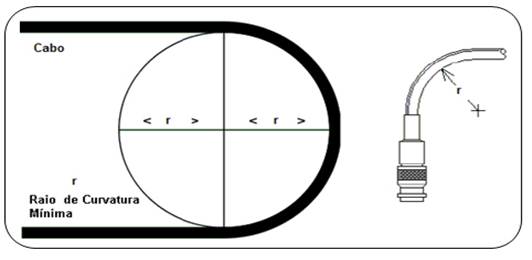

Figura 1 – Raio de Curvatura Mínimo.



Frequentemente os danos não são visíveis e a própria isolação e integridade do cabo podem ficar comprometidas.

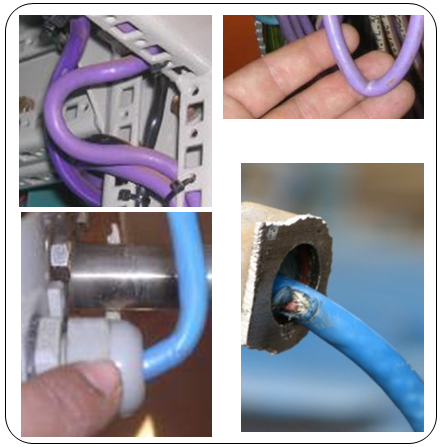

Figura 2 - Exemplos de Curvaturas Mínimas Inadequadas e de Cabos Danificados.



Alguns cuidados ao se lançar o cabo PROFIBUS:

  • Cabos danificados (machucados, mordidos, com a capa de proteção danificada, etc.)  podem representar um grande risco. Eles em contato físico podem energizar partes e componentes e, consequentemente, produzir o risco de danos  pessoais ou no funcionamento da planta. Estes sempre devem ser removidos e  substituídos.
  • Cabos em geral, em plantas ou fábricas, podem estar energizados com tensões e correntes elevadas. Lançar cabos PROFIBUS-DP em paralelo com tais cabos pode resultar em captação de interferência e, consequentemente, provocar erros na transmissão de dados.
  • A interferência pode ser reduzida separando os cabos PROFIBUS-DP da fonte de interferência e também reduzindo ao mínimo o comprimento dos cabos que correm em paralelo com quaisquer outros.
  • Um ponto muito importante e que pode gerar interferência pela mudança física do cabo PROFIBUS DP é quando se dobra o cabo ou se tem curvatura além da permitida pelo fabricante, isto forma um splice. Deve-se evitar splice, que é qualquer parte da rede que tenha comprimento descontínuo de um meio condutor especificado, por exemplo, remoção de blindagem, troca do diâmetro do fio, conexão a terminais nus, etc.
  • Uma curva muito acentuada no cabo pode esmagá-lo, mudando a sua impedância e facilitando a ocorrência de reflexões, especialmente em altas velocidades de transmissão.
  • Mantenha sempre o raio de curvatura mínimo permitido, pois exceder o limite mínimo de curvatura pode ocasionar danos ao cabo PROFIBUS e alterar suas propriedades físicas e elétricas. O raio de curvatura mínimo pode ser encontrado nos manuais dos fabricantes de cabos.
  • Para curvar o cabo somente uma vez, o raio de curvatura deve ser, no mínimo, de 10 vezes o diâmetro do cabo. Se o cabo precisar ser dobrado várias vezes durante a operação, por exemplo, para a conexão e desconexão de estações PROFIBUS, deve-se considerar um raio maior (tipicamente cerca de 20 vezes o diâmetro do cabo).
  • Durante a sua instalação, o cabo PROFIBUS pode ser submetido a forças de tração adicionais e sendo assim, durante a montagem deve-se manter um raio de curvatura maior do que aquele da posição final. Puxar cabos PROFIBUS ao redor de cantos-vivos é um problema em particular.
  •

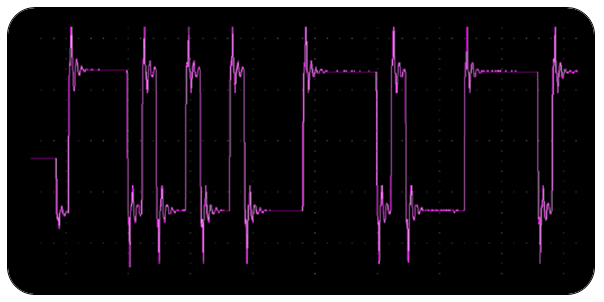

Figura 3 – Reflexões no sinal PROFIBUS.



Este artigo não substitui os padrões IEC 61158 e IEC 61784 e nem os perfis e  guias técnicos do PROFIBUS. Em caso de discrepância ou dúvida, os padrões  IEC 61158 e IEC 61784, perfis, guias técnicos e manuais de fabricantes prevalecem. Sempre que possível, consulte a EN50170 para as regulamentações físicas, assim como as práticas de segurança de cada área.



Referências

  • Manuais SMAR PROFIBUS
  • Aterramento, Blindagem, Ruídos e dicas de instalação - César Cassiolato.
  • www.smar.com.br
  • Especificações técnicas e Guias de Instalações PROFIBUS.
  • Material de Treinamento e artigos técnicos PROFIBUS - César Cassiolato
  • CASSIOLATO, César, “Raio de Curvatura Mínima e Instalações PROFIBUS”,  Mecatrônica Atual – Edição 47,2010.
